上期我们讲的是光纤测试之前做的一些测试设置，今天我们接着测试设置完成之后进行的设置参照的操作，先看一下福禄克CFP智能远端模式设置参照。

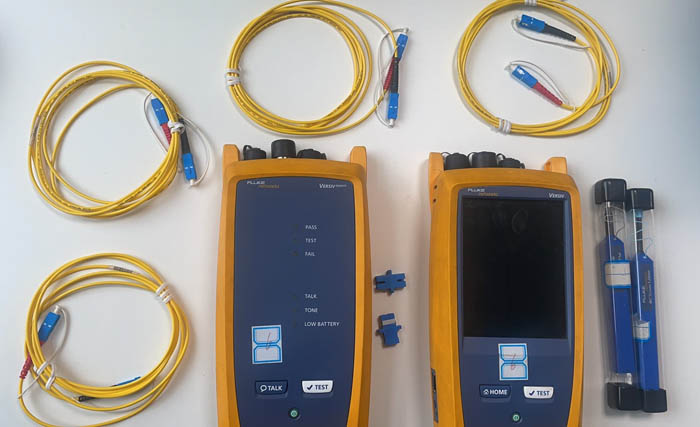

首先我们先准备好设备和配件，如图1。图1中间是两个SC-SC的法兰，右侧是两个光纤清洁笔，是不同尺寸的，灰头的是2.5mm的，蓝色头的是1.25mm的。还有四条SC-SC头的单模基准光纤跳线。中间的是我们的主角，带有CFP模块的Versiv主机和远端。
图1

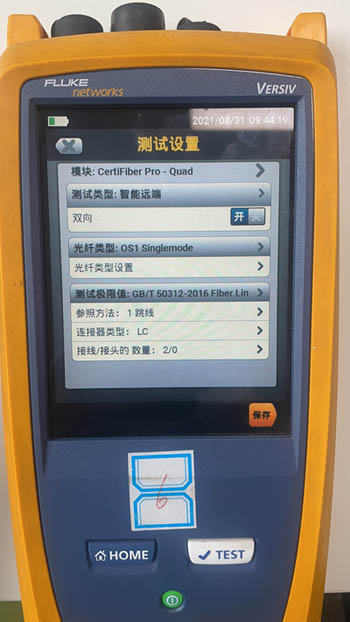

我们先开机，如图2，来到测试设置界面，我们来设置一下智能远端的设置参照，测试类型改为智能远端，双向开关打开，光纤类型设置为OS1，测试极限值设为Fiber Link，参照方法先设置为1跳线。点击保存。
图2
图3
来到图3的界面，上方第一条是我们新建的，选中光标，点击下方的橘黄色按钮“使用所选的”。
返回主页面，如图4。
图4

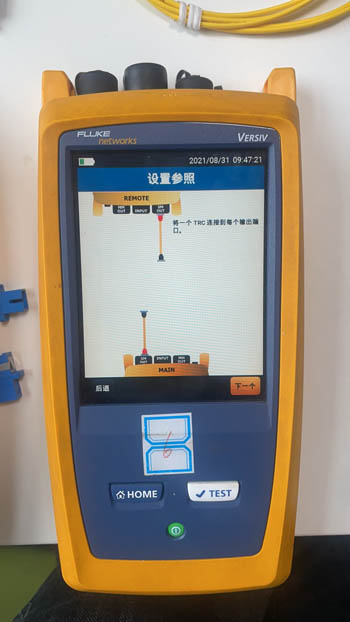

接下来我们就开始智能远端的设置参照，点击图4中下方中间的灰黑色按钮“设置参照”，我们会来到如图5的界面。
图5
点击运行向导，会跳转到图6的界面，这个时候我们就开始插光纤了。
图6

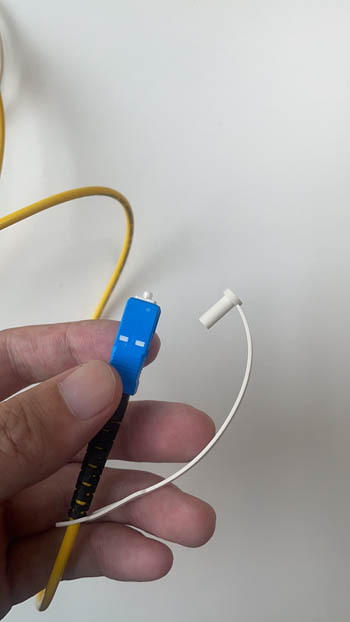

当我们在插光纤的时候，光纤的保护帽如图7，在不用的时候，要及时把光纤给盖上，起到保护光纤，还有防尘的作用。
图7

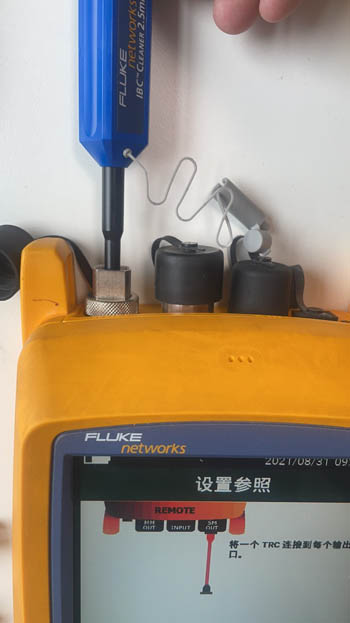

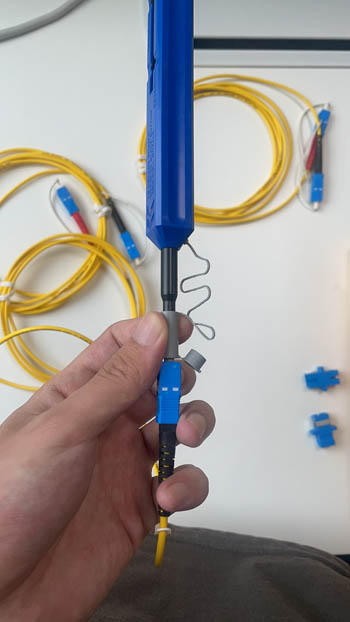

这里我们在拔下保护帽时，还要为光纤接头做清洁，每一根光纤都得清洁，如图8。还要为CFP模块的发射端口用清洁笔清洁，如图9
图8
图9
使用清洁笔时，先将头插入光纤头或发射端口，讲笔慢慢往里压，当听到咔嚓的声音拔出即可。光纤和发射端口清洁完毕，将光纤插入发射端口如图10。
图10

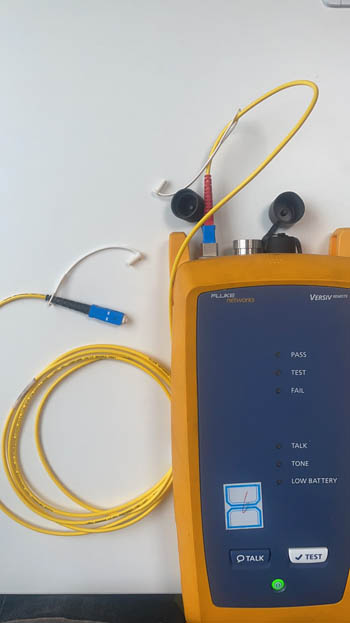

按照同样的操作步骤，将另一条光纤清洁以后插入到远端的已清洁的发射端口中，如图11.
点击图10中的下一步，会看到图12的界面，
图11
图12

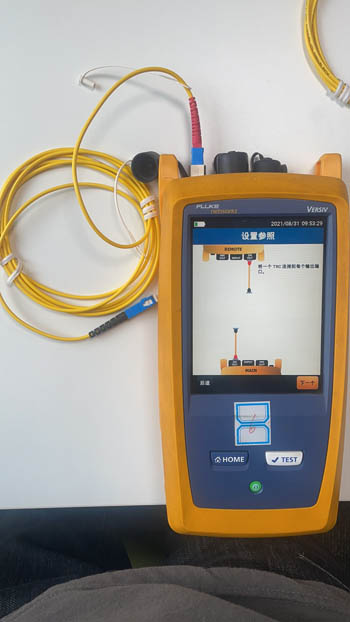

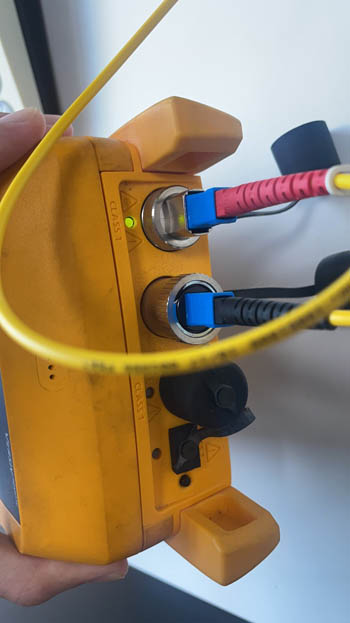

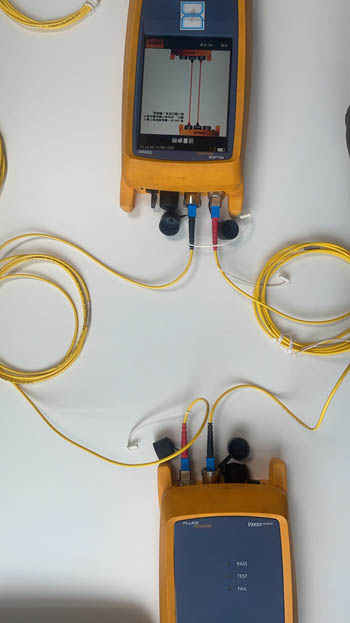

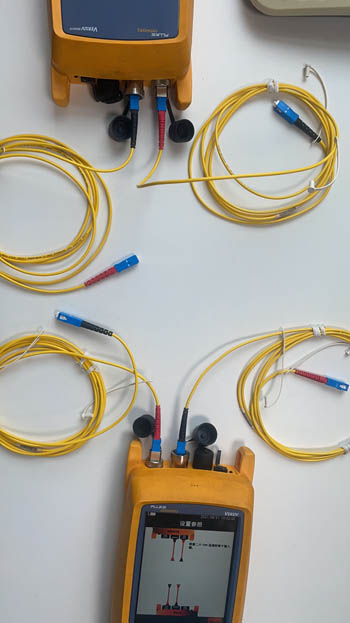

按照图示，讲光纤与设备端口连接即可，如图13。连接以后看看发射端口的工作指示灯是否亮起，如图14。

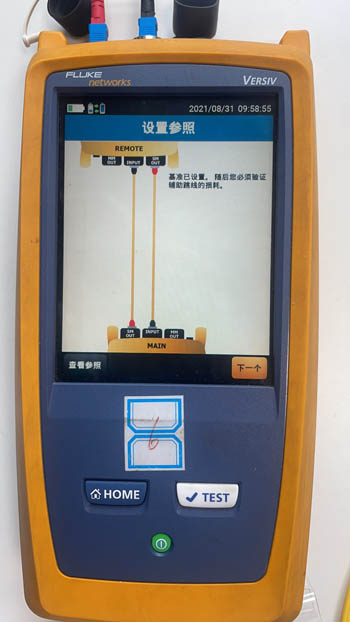

点击图12中的设置参照，设置完参照，我们会看到图15的界面。

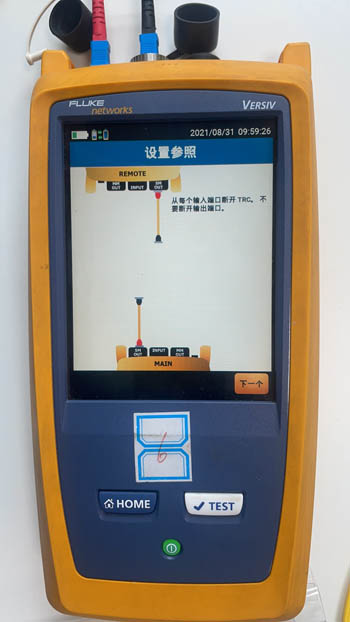

点击图15的下一个，到图16的界面，这时候已经把接收端口的光纤拔出，发射端不需要拔出。
图16

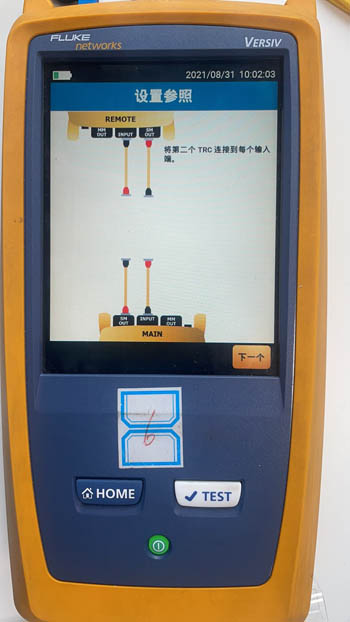

继续点击下一个，如图17，将另外两条光纤接到主机和远端的光纤接收端口，如图18。
图17
图18

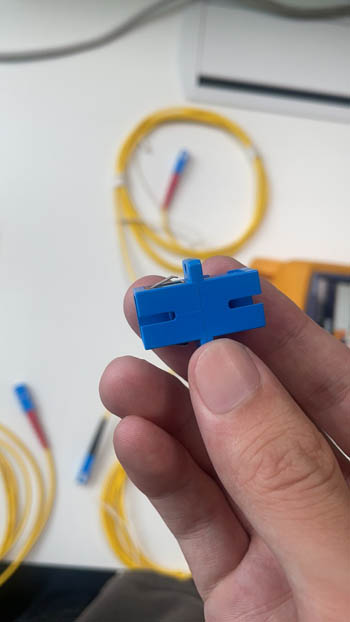

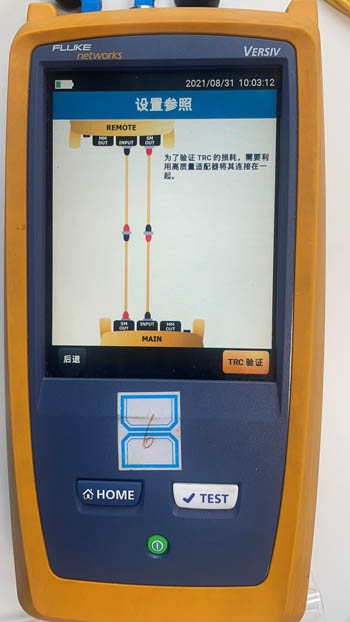

点击图17的下一个，会跳转到图19的界面，意思是将光纤的头尾连接起来，这里我们就用到了法兰，如图20，这是一个专门连接SC光纤端口的法兰。
图19
图20

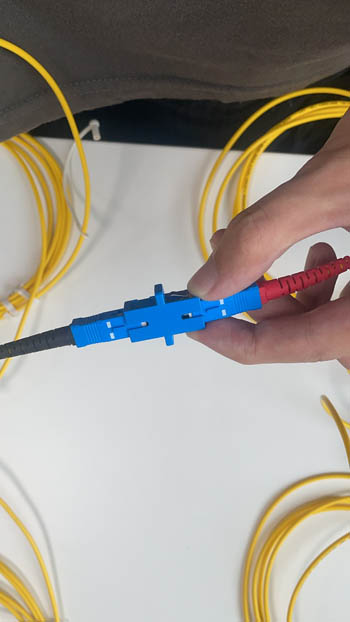

下面我们用法兰连接两条光纤的头尾。如图21，插的时候会有咔嚓的响声，
图21
图22

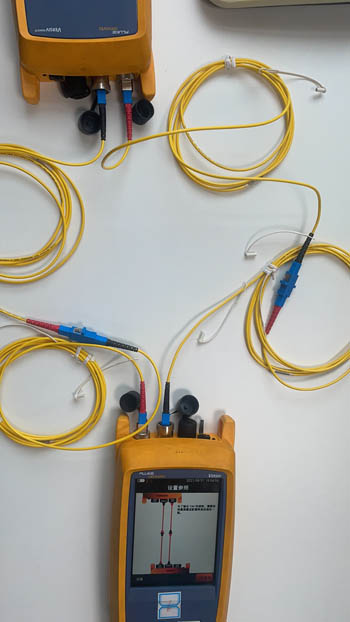

插入之后，我们就完成了图22的操作，

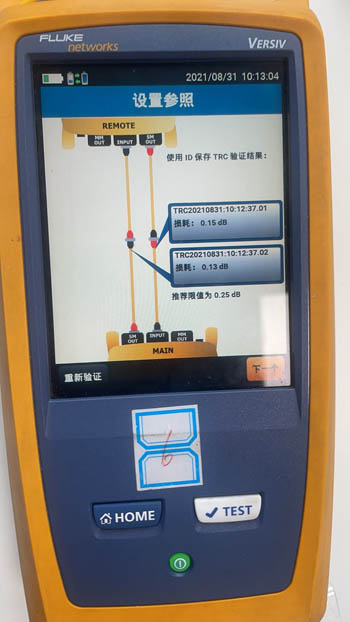

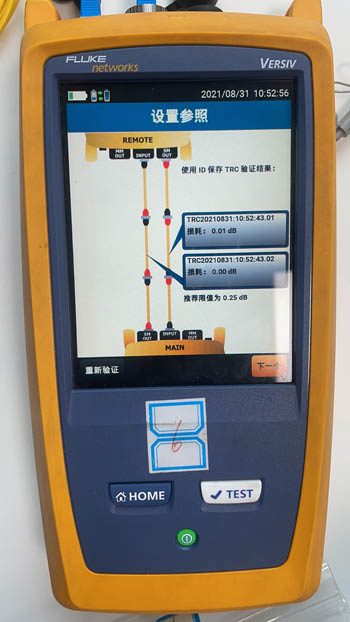

点击主机右下角的TRC验证，得到如图23的界面，这个蓝色框中的两个结果分别上测试的两条光纤链路的损耗，下方的推荐限值为0.25dB，测得的值不超过这个限值即可。
图23
图24

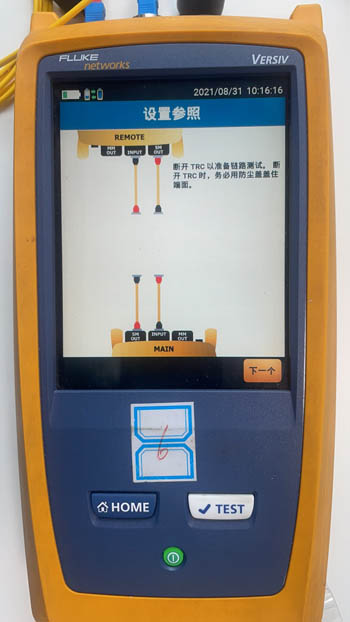

点击图23中右下角的下一个，会看到如图24，将法兰断开，

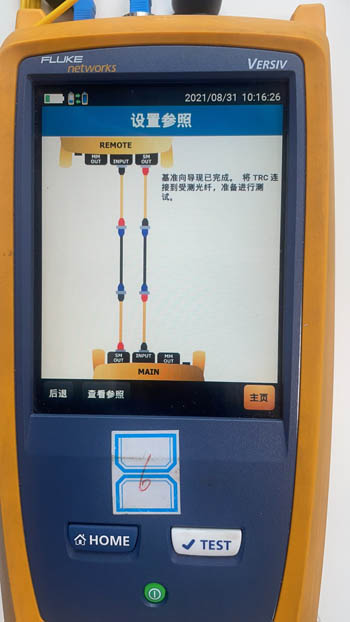

点击图24中的下一个，看到如图25的界面，图中连接的黑色跳线是我们要测量的被测光纤。
图25

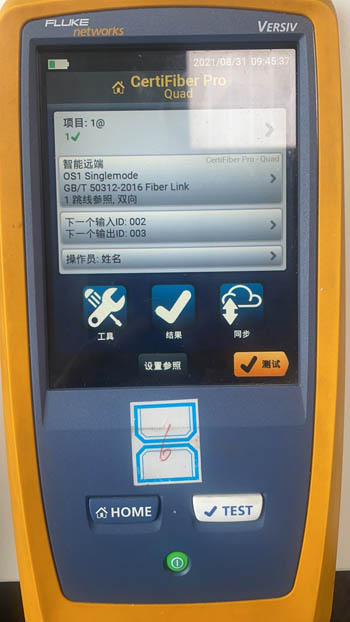

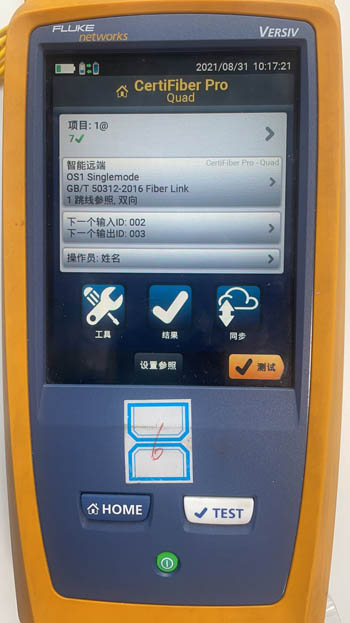

点击图25的右下角的主页，返回到主页，如图26。把被测光纤接到图25基准跳线的中间，点击测试就可以了。
图26

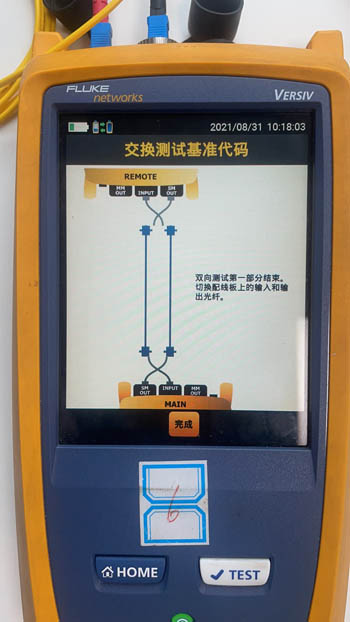

在测试过程中，测试完第一部分，会出现界面图27，
图27
图27只有在开启双向测试的时候才会出现该界面，意思是让两根被测光纤位置对调，进行第二部分测试。因为光纤在另一端测试时连接器和熔接点会有不同的损耗，如果进行双向测试可以得到客户或部件制造商的认可，否则不认可，这个测试也得按照客户的要求来。
被测光纤位置对调之后，点击图27的完成，会进行第二部分测试，测试完成后，如图28
图28

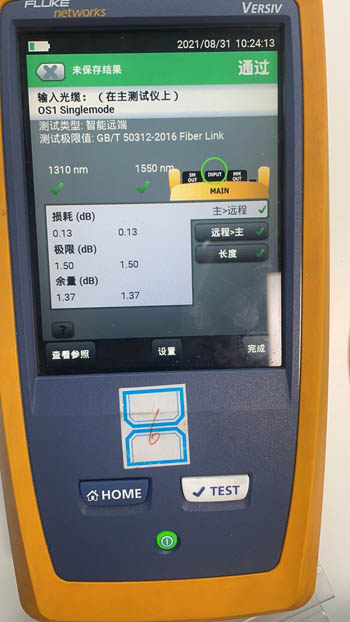

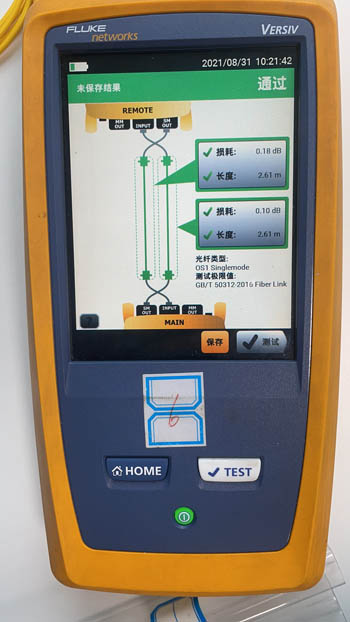

点击图28绿色框，可以查看光纤的详细信息，包括损耗和长度，如图29，点击完成保存即可。
图29
上方1跳线的设置参照和测试方法我们就讲完了，下面我们来看一下2条线的设置参照。

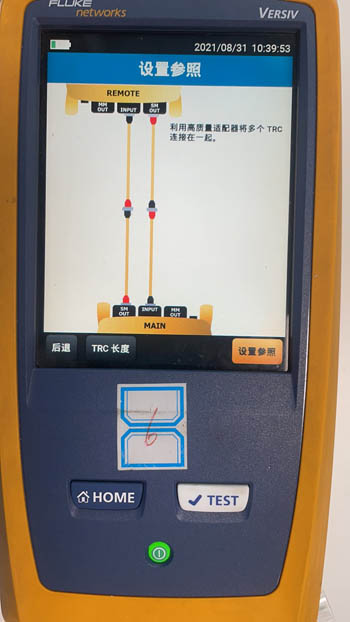

2跳线的设置参照，在1跳线的基础上删去了图15的步骤，直接进行图30的操作。
图30

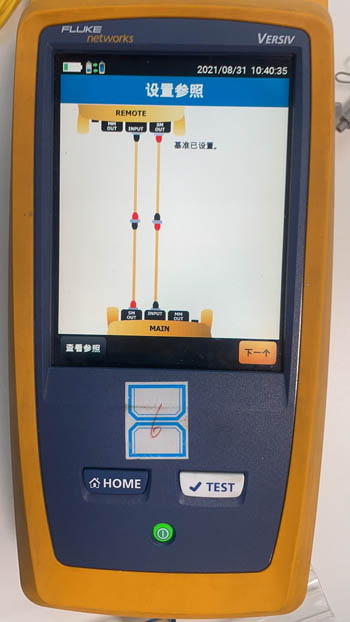

点击图30右下角的设置参照，成功之后如图31，点击右下角的下一个
图31

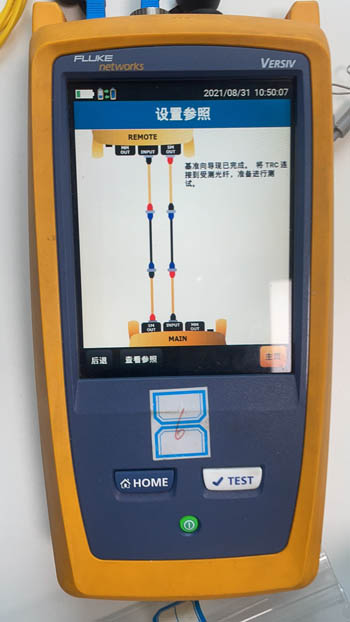

之后会看到图32，之后的操作与1跳线参照的相同。
图32

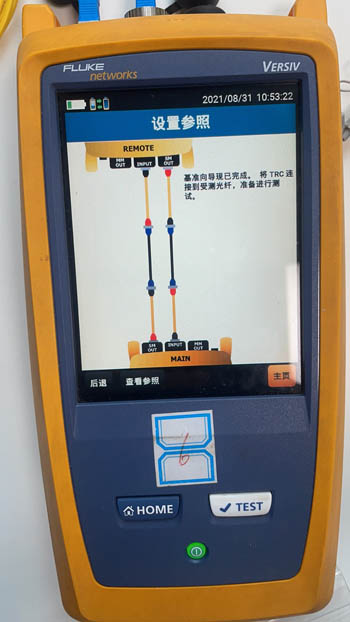

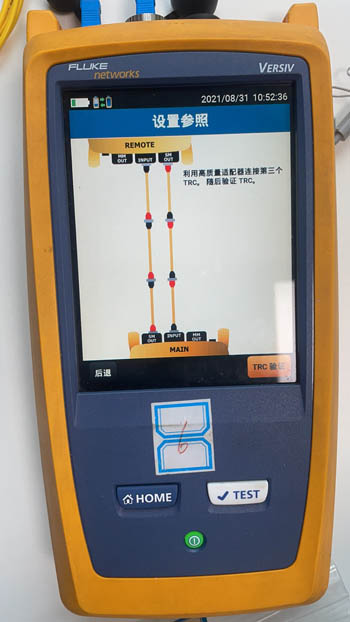

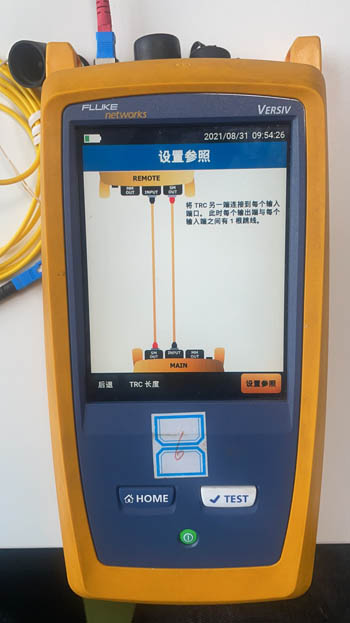

3跳线的设置参照，在2条线加了一个步骤，如图33，在图30操作完成以后，页面会跳转到图33，根据图示，要求连接第三条线，连接完毕后，点击右下角的TRC验证。
图33
验证完，如图34，可查看验证的结果，
图34
点击图34右下角的下一个，会看到图35的界面，图示为断开连接的第三条基准跳线，接上被测光纤即可测试光纤的损耗和长度。
图35
以上是我们的光纤智能远端设置参照的方法，想了解更多的技术分享，快来与我们交流吧！
