极性决定了流动方向，例如磁场或电流的方向。在光纤中，极性是有方向的；光信号从光纤电缆一端传输到另一端。电缆一端的光纤链路发送信号(Tx)必须与另一端的接收器(Rx)相匹配。
那么，什么是光纤极性？光纤极性可以定义为光信号从光纤电缆的一端传递到另一端的方向。
这一点似乎显而易见，很容易理解，但光纤极性却似乎是技术人员最容易产生混淆的一个领域。因此，让小福给大家细细从头说起。
容易理解的双工
双工光纤应用中，以10 G为例，数据通过两根光纤进行双向传输，其中每根光纤的一端连接有发射器，另一端连接有接收器。极性的作用是确保保持这种连接。

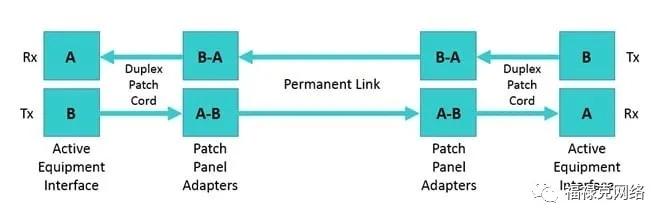

从下图中，很容易看到Tx (B)应始终连接到Rx (A)，无论通道内有多少个配线架适配器或多少段电缆。如果不保持极性，例如将发射器连接到发射器(B连接到B)，数据将不会流动。显而易见，对吧？
光纤电缆是有方向的

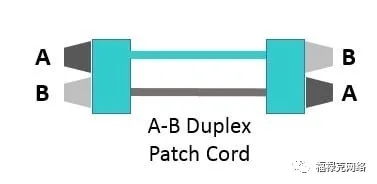

为帮助业界选择和安装正确组件以保持正确极性，TIA-568-C标准建议双工跳线采用A-B极性方案。A-B双工跳线采用直通连接，保证双工通道内的A-B极性。同样值得注意的是，每个光纤连接器都有一个键槽，可在连接器配对时防止光纤旋转并保持正确的Tx和Rx位置。
管理MPO光纤连接极性的三种方法
虽然双工光纤电缆的极性似乎很简单，但在处理多芯MPO类型的电缆和连接器时，会变得有点复杂。行业标准针对MPO提出了三种不同的极性方法——方法1、方法2和方法3。每种方法使用不同类型的MPO电缆。
方法一：
方法1采用A类直通MPO主干电缆，该电缆一端的连接器键槽向上，另一端的连接器键槽向下，这样第1个芯孔(Tx)的光纤对应另一端连接器的第1个芯孔(Tx)位置。

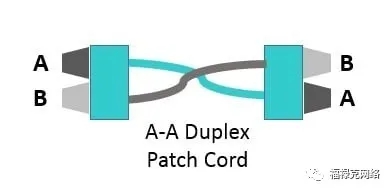

利用方法1实现双工应用时，需要在跳线一端将收发器-接收器从位置1(Tx)翻转到位置2(Rx)，通过A-A跳线来实现，在设备接口处将第1个芯孔处的光纤移动到第2个芯孔位置。
方法二：

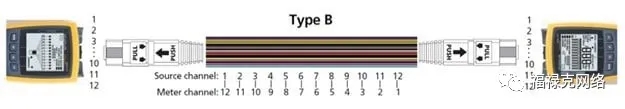

方法2在两端均采用键槽向上的连接器，以便第1个芯孔(Tx)的光纤对应另一端连接器的第12个芯孔(Rx)位置，第2个芯孔(Rx)的光纤对应另一端连接器的第11个芯孔(Tx)位置，依此类推。
对于双工应用，方法2在两端均使用直通A-B跳线，因为无需翻转收发器-接收器。在两端使用相同类型的跳线，消除了在哪一端应使用哪种类型跳线的顾虑。
方法三：

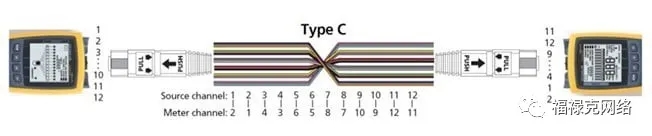

与方法1一样，方法3在一端使用键槽向上的连接器，在另一端使用键槽向下的连接器，但翻转发生在电缆内部，其中每对光纤都发生翻转，以便第1个芯孔(Tx)的光纤对应另一端第2个芯孔(Rx)位置，第2个芯孔(Rx)的光纤对应第1个芯孔(Tx)位置。虽然该方法适用于双工应用，但其并不支持并行8芯光纤40 G和100 G应用，该应用中MPO接口的位置1、2、3 和4用于发送，而位置9、10、11和12用于接收，因此并不推荐使用该方法。
由于存在三种不同的极性方法，每种方法都需要使用正确类型的跳线，因此可能常常发生部署错误。幸运的是，利用福禄克网络的MultiFiber™ Pro，用户可以测试各类跳线、永久链路和通道的正确极性。
