VLAN通常建立在OSI模型的第2层数据链路层，但也可以在第3层网络层，以实现VLAN间路由(使流量从一个VLAN流向另一个VLAN)。VLAN可以根据接口、MAC地址、IP地址、协议或这几项的组合来进行分配。
出现问题时，通常首先对线缆设备进行故障诊断和排除，因为线缆设备是大多数问题的根源所在。不连通或网络性能不佳，通常是由于端接不正确、损坏、组件不合格或线缆设备不支持的网络升级造成的。这些问题可以很容易地通过接线图和鉴定测试识别出来，然而，如果线缆设备通过了所有测试，那么问题可能与VLAN分配不正确有关。如果设备或系统被分配到错误的VLAN，将无法向该VLAN内的其他设备发送流量。交换机配置错误，例如没有与特定VLAN关联的端口，也会导致VLAN崩溃。

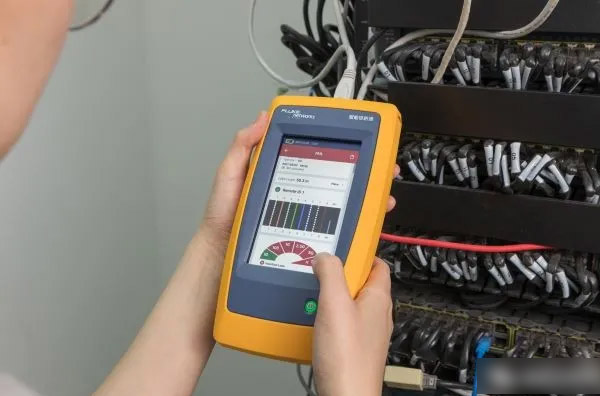

防止不正确的VLAN分配的最佳方法是维护正确的文档，但在具有大量移动、增加和更改的动态环境内，用户或设备很可能最终会被分配到错误的交换机端口，从而进入错误的VLAN。遗憾的是，利用基础版线缆测试仪无法解决上述问题，但利用福禄克网络新推出的LinkIQ智能链路通线缆+网络测试仪，除接线图、鉴定和PoE测试之外，你还可以查看VLAN信息。所有这些，一台设备即可完成，且物美价廉。
网络交换机采用基于标准的链路层发现协议(LLDP)或思科发现协议(CDP)，能够发现连接的设备并发布其功能。
LinkIQ智能链路通能够从交换机接收发送给指定链路的发现协议数据包，从而显示该链路所分配的VLAN，还将显示交换机的名称和说明、端口ID以及设计速度。LinkIQ智能链路通采用基于手势的触摸屏，宽大的屏幕几乎占据了仪器的整个表面，方便清晰地显示大量信息，交换机不支持的速度则采用灰色显示。这也有助于指示你在对线缆设备进行鉴定时是否采用了正确速度。
