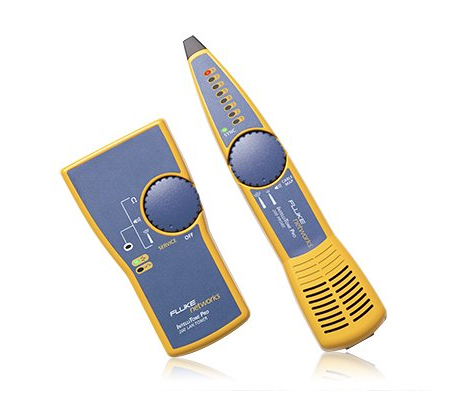

福禄克线缆测试仪-寻线仪的主要功能包含：1、寻线（数字信号寻线、模拟信号寻线）；2、验证线序（包含验证屏蔽层）；3、验证以太网服务。上期文章中讲到寻线仪的寻线功能 ，今天我们了解一下验证线序、验证以太网服务的功能。
验证线序：常用的线序包含568A、568B两种，如果没有工具通过肉眼也可以判断水晶头压线的线序是否正确，但无法压线线序的质量，寻线仪就可以做这个工作。
1、 将音频发生器的旋转开关转至
2、 将 IP200 探头连接 RJ11 或 RJ45 插口，然后将旋转开关转到 CABLE MAP （接线图）
各个 LED 的编号对应连接器的一个插针。可以启用SYNC（同步）LED 来确证屏蔽。
对应现用插针的各个 LED 短暂闪烁，然后应亮大约1 秒钟。短暂闪烁显示下一个将依序闪烁的 LED。
探头的蜂鸣音频也不同，表示布线是否良好、有错误、短路或开路。
布线错误：如果一个 LED 短暂闪烁，然后另一个LED 亮一秒钟，第一个 LED 的线错误地连至第二个LED 的插针。
短路：如果两个 LED 同时亮 1 秒钟，这两个插针短路。如果多于 2 根线一起短路，已短路插针的 LED表 示开路。
开路：如果一个 LED 短暂闪烁，然后没有 LED 亮，那根插针开路。

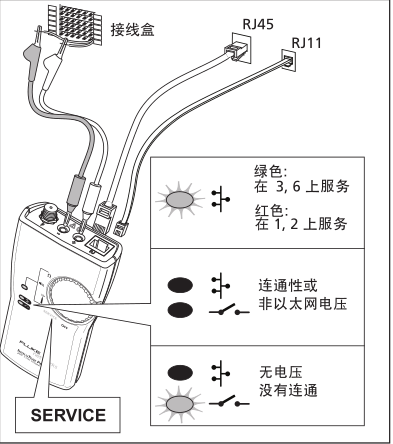

验证以太网服务：音频探头能探测 RJ45 插口的插针 1, 2 和 3, 6 上的10BASE-T、 100BASE-TX 和 1000BASE-T 以太网服务的链路脉冲。
1、 将音频探头的旋转开关转到 SERVICE （服务）。
2、 以太网 LED 表示插针 1, 2 或 3, 6 的服务，如图示
福禄克线缆测试仪-寻线仪的以上两种功能，验证线序比较常用，对于维护工程师日常随工验证及维护来说是个即简单又实用的小工具。
