前几天山东朗坤网络工程师对Fluke DSX CableAnalyzer网络测试仪主机端做了详细介绍，今天给大家介绍下FLUKE DSX CableAnalyzer网络测试仪远端。

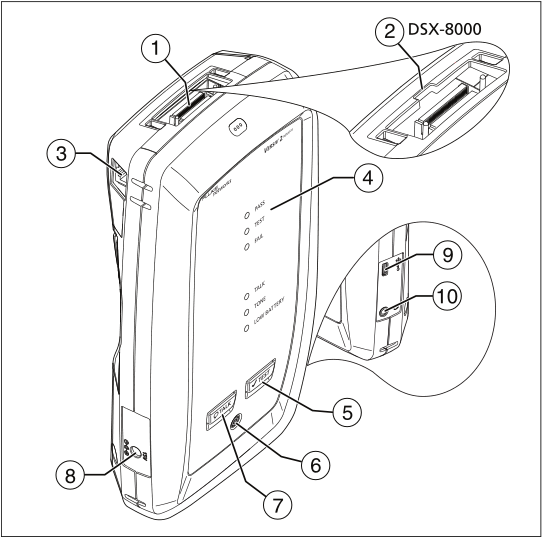

①链路接口适配器接头

②DSX-8000 模块上有一个凹口，用于适配 Cat 8 和 I/II 类适配器上的翼片。 Cat 8 和 I/II 类适配器不能连接到 DSX-5000 模块。

③进行外部串扰测量时主测试仪与远端测试仪之间的通信用 RJ45 插头。

④测试通过时 通过 LED 亮起。

测试进行时 测试 LED 亮起。

测试失败时 失败 LED 亮起。

通话功能启用时， 通话 LED 亮起 (⑦)。 LED 将一直闪烁，直到主测试仪接受通话请求。

如果在主测试仪未连接远端设备时按键，音频 LED 将闪烁，并且音频发生器将启动。

电量不足时， 电量不足 LED 将亮起。

LED 指示灯还具有如下功能：

 电池量表

 通话功能音量指示灯

 软件更新进程指示灯

⑤：开始测试。如果主测试仪未连接到远端设备，打开音频发生器。

⑥：电源键。 Versiv 2: 按钮中的 LED 显示电池充电过程的状态。

⑦：按键用耳机与链路另一端的人员进行通话。再次按下以调节音量。要关闭通话功能，按下。

⑧交流适配器的接头。 Versiv: 电池充电时， LED 亮红灯；电池完全充满时亮绿灯。电池不充电时 LED 呈黄色。

⑨Micro USB 端口：通过此 USB 端口可将测试仪连接到 PC，以便在测试仪中安装软件更新。

⑩耳机插孔
