向光纤一端施加信号，信号从另一端输出时会变弱。输入和输出信号之间的差值就是光纤链路造成的信号能量的损耗，称为插入损耗。
损耗以分贝即dB表示，信号强度每降低一半则对应为3 dB。如果输出信号是输入信号的一半(1/2)，则损耗为3 dB；如果输出信号是输入信号的1/4，则损耗为3dB+3dB = 6 dB，以此类推。
TIA和ISO根据光纤的长度、连接器和熔接点的数量来定义链路允许的损耗限值或“损耗预算”。连接器和光纤类型的不同，则存在多种版本的参数，在本示例中，我们将选用OM5多模光纤，该光纤在TIA和ISO标准中具有相同的限值(表1)。要计算链路的损耗预算，可如下计算：
4.35dB=0.25km*3.0dB + 4*0.75dB + 2*0.3dB
(损耗预算 = 光纤长度(千米) x 3.0dB + 连接器数量 x 0.75dB + 熔接点数量 x 0.3dB)
如果现场实际测得的链路损耗低于4.35 dB，则测试“通过”！请注意，我们的CertiFiber™Pro会根据连接器和熔接点的数量计算的损耗预算(见图1)。您甚至无需输入长度 — CertiFiber Pro光纤测试仪会为您自动测量长度。
请注意，通过该项测试并不能保证您的网络应用在此链路上可以正常使用。— 接下来我们将进行详细介绍。

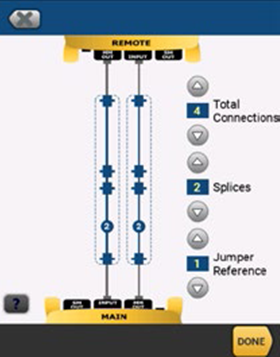

图1.只需输入连接器和熔接点数量，CertiFiber Pro将自动计算被测光纤类型对应的预选限值。
2.
我的应用能否在此链路上运行？
表2.40GBASE-SR4的损耗和长度限值(IEEE)
