尽管承包商花费了大量的时间和精力来设计和标记线缆安装，但每个布线从业人员都会遇到不确定线缆走向的情况。有可能是安装线缆时没有正确标记。也可能是技术人员持续多年的“临时”添加。让我们了解一下哪些线缆音频发生器、识别器、网络线缆测试仪和探头可帮助您缩短确定线缆实际走向的时间。

线缆音频发生器
双绞线布线采用平衡信号；线对中的两根导线各携带一路幅值相等但极性相反的信号，因此它们相互抵消，不太可能干扰其他线对。线对上如果存在不平衡(不相等)信号，该线对将变成广播天线。该不平衡信号可以被获取、放大并发送到扬声器，利用探头可以追踪带有音频信号的线缆。几十年来，寻线仪一直采用这种方法来确定电缆走向。有些设备甚至足够强大，可以穿透墙壁或其他建筑材料。
问题是，寻线仪可能还会收到其他不平衡信号——最常见的是交流电源线上的信号，该信号会产生令人厌烦的50或60 Hz嗡嗡声(取决于电力线的频率)，从而很难听到音频信号。有些音频发生器具有内置滤波功能，可解决上述问题。Fluke Networks Pro3000模拟探头采用SmartTone?技术，增加了另一项功能：如果您将正在追踪的线对短接，音频发生器产生的“音频”的音调会发生变化，确认您已经找到了正确的线缆。
还有的信号发生器会发出数字签名，以另一种方式解决了这一常见问题。数字音频发生器会忽略其信号源数字签名之外的任何信号，从而完全消除噪音。这种寻线仪还解决了另一个常见问题，即信号从被测试线缆“泄漏”到邻近线缆，这使得很难确定连接到信号源的线缆或配线架端口。Fluke Networks IntelliTone? Pro 200更进一步：探头上有一个插孔，可以插入线缆，从而可以准确识别正确的线缆。该寻线仪还可以测试数据通信线缆中的8根线的线序，确保其正确连接。
线缆音频发生器还可以用于连接有源设备的线缆，这对网络支持团队来说非常有用。

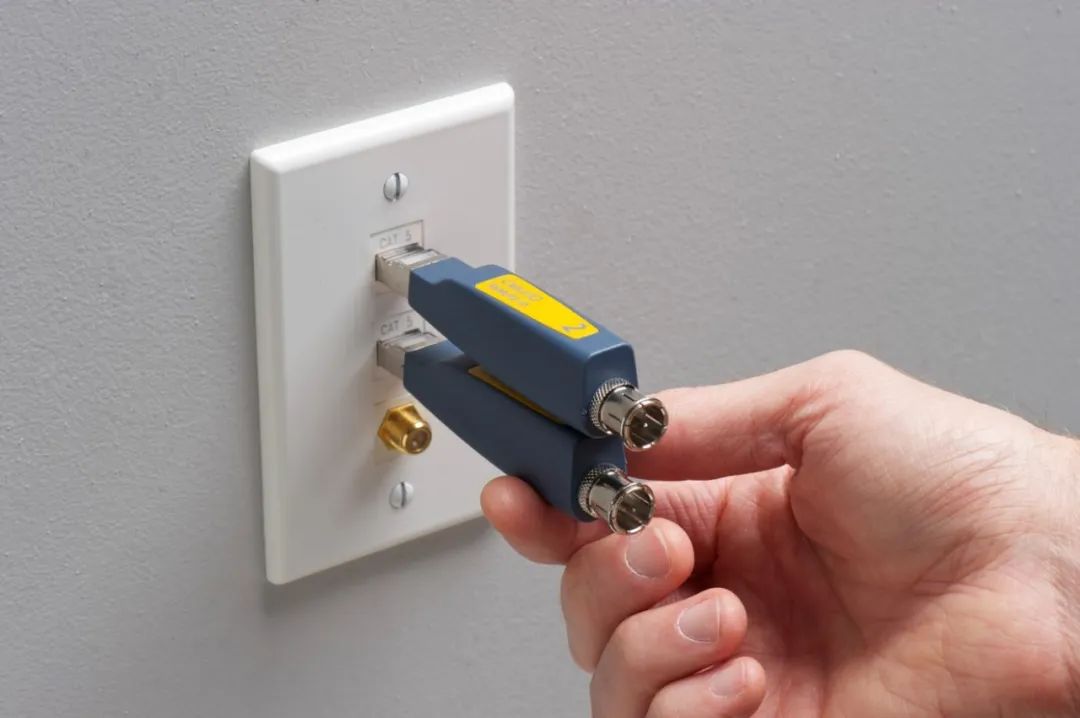

线缆识别器（Remote ID编号通常1-7）可连接到端接线缆，然后从另一端通过测试仪进行读取，验证哪个房间的插座连接到配线架上哪个端口(相反亦然，Remote ID插在插座上，测试仪接到配线架端口上读取信息)。
远端ID验证插座连接到哪个端口，节省时间。
闪烁端口指示灯

跟踪活跃网络上线缆位置的另一种方法是利用交换机上的链路指示灯。连接到正在发送和接收数据的活跃设备时，这些指示灯通常会点亮并闪烁。如果将测试仪插入远端，可通过有规律地(比如，每秒2次)启用和禁用链路脉冲来控制指示灯闪烁以确定测试仪连接的链路所对应的交换机端口。当然如果交换机具有许多端口，则需要具有一些实践经验才能分辨几十个指示灯中哪一个在有规律闪烁，这时候如果测试仪能够读取交换机端口信息，则会更便捷。
端口信息

也许，更简单的方法是让交换机告诉您活跃网络线缆的走向。当检测到设备已连接时，大多数企业交换机会发送链路层发现协议(LLDP)数据包，这些数据包可以设置为包含：
交换机名称
端口号(有时还包括背板和插槽号)
端口所在的VLAN编号
测试仪可收集上述信息，并以简单易读的格式显示在屏幕上。

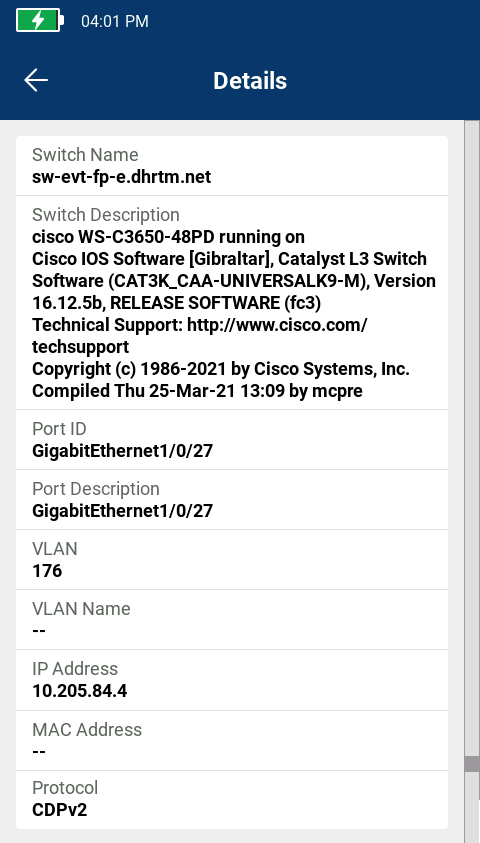

您所需的端口信息很容易在Fluke Networks LinkIQ上看到?.

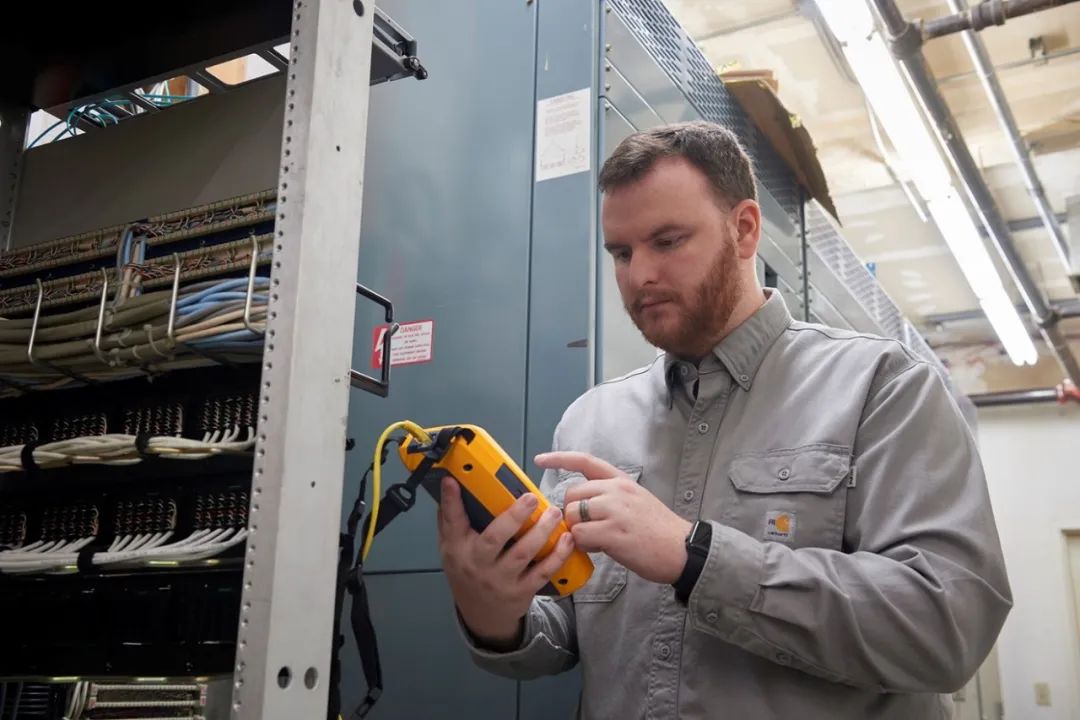

一台线缆测试仪可找到全部线缆

福禄克网络提供多种支持上述功能的测试仪，从基础的Pro3000 音频发生器和探头系列到MicroMapper 线缆测试仪、IntelliTone Pro 200音频发生器、寻线仪和探头和MicroScanner 电缆验测仪。

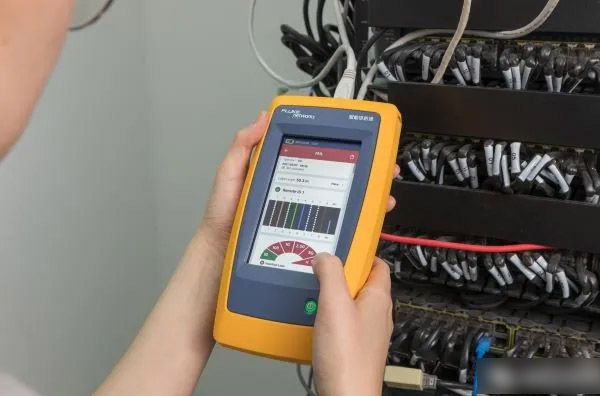

然而，有一台测试仪兼具上述所有功能：Fluke Networks LinkIQ智能链路通线缆+网络测试仪。LinkIQ智能链路通提供模拟和数字音频，多达7个线缆识别器，并具有使链路指示灯闪烁功能和支持LLDP，这仅仅是该多功能测试仪部分功能。测试仪还可以对10M~10 Gb/s的布线进行故障诊断、排除以及鉴定，生成布线性能报告，并测试以太网供电和网络连接。
