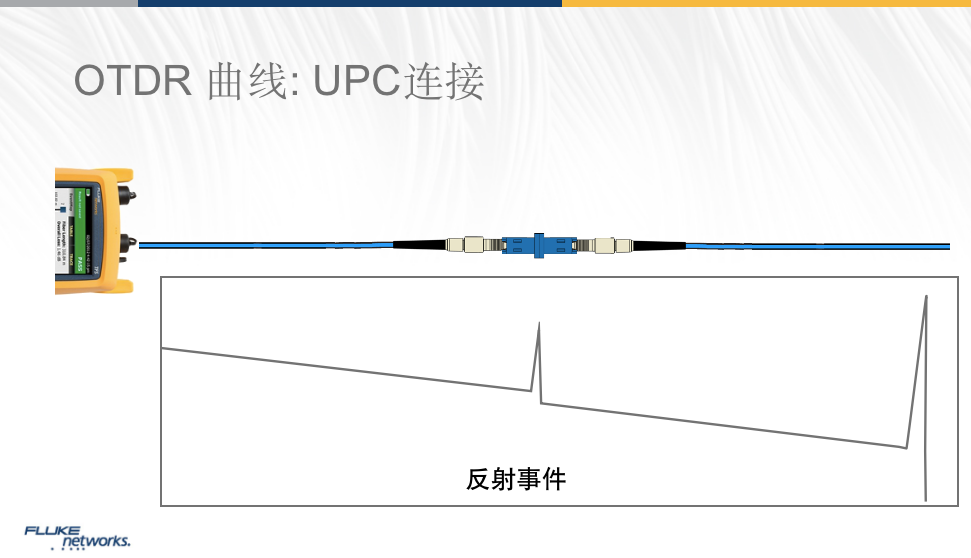

我们通过上期内容：光纤二级测试OTDR原理，了解了反射、散射的原理。现在我们结合上图，形象的看下正常连接点的光反射OTDR图形是什么样子的，首先是UPC连接，大家都知道UPC连接的端面是超球面，即使再精密的端面连接也会有间隙，也就是会有空气，折射率肯定就会变化，就会有反射，所以我们可以想象，连接点的OTDR曲线，肯定是有一个反射尖峰，会有一个损耗落差，上图非常形象的表现了，反射尖峰和损耗落差。

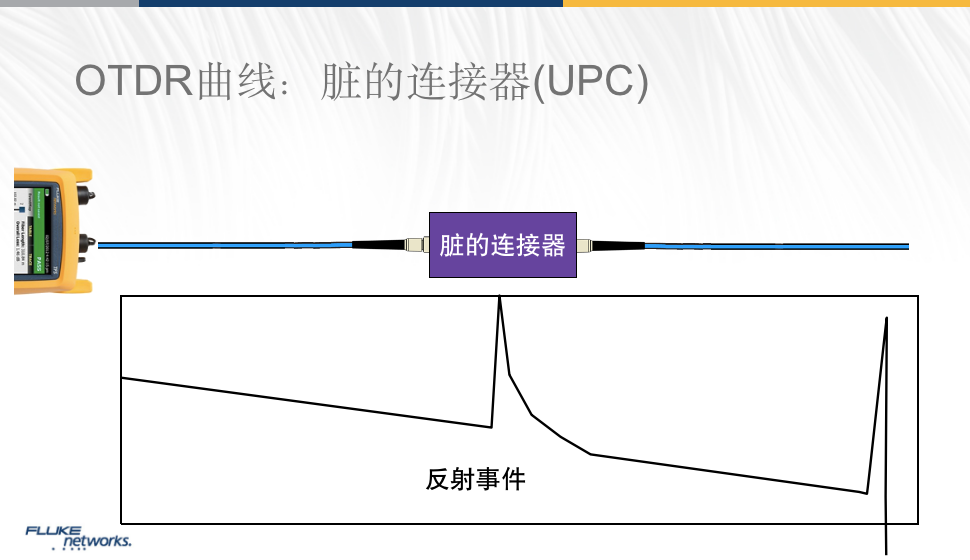

与第一张图片相比，以上这个光纤在连接器的地方因为脏污，有很大的反射尖峰和损耗落差。大家都知道，反射和损耗是影响光信号传输的重要因素，如果反射和损耗不合格，会给我们的网络造成误码、丢包，甚至断网等多个不稳定现象。所以大家在看OTDR曲线的时候，如果发现连接器的位置有极高的反射尖峰和损耗落差，一定要注意检查连接器，进行查看、清洁工作。

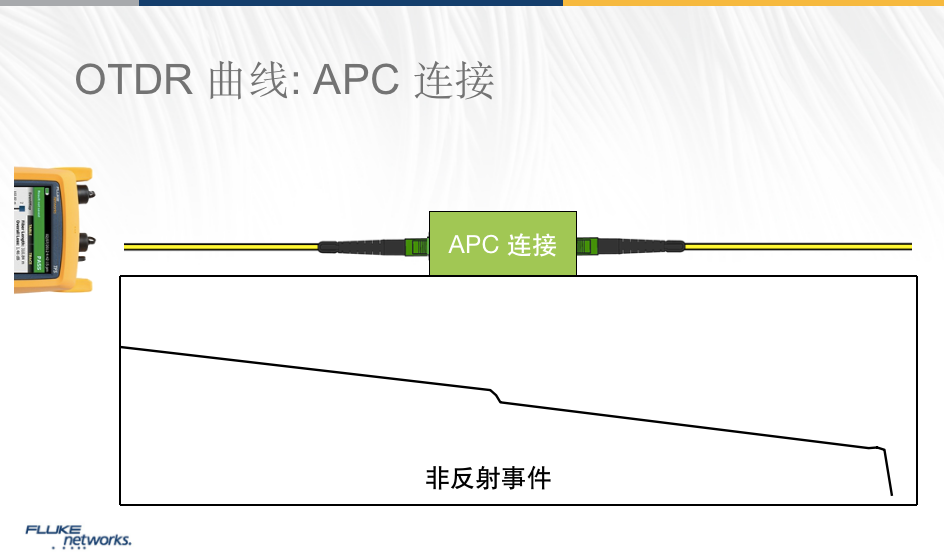

接下来，我们看下APC连接（上图），与UPC连接相比，APC连接的位置没有反射尖峰，只有一个损耗落差。说到这里小伙伴可能会问，为什么APC连接与UPC连接相比，没有反射尖峰呢？这是因为光在通过UPC连接时产生的反射会原路返回，而APC连接物理接触面设计为斜8°C角，光在通过的时候产生的反射会直接进入包层，从而消失，不会对链路中原有的光信号产生干扰，非常有效的减少反射值。目前大部分光纤所使用的都是UPC连接。由于APC连接造价成本的原因，只有在40G/100G以上的高速单模光纤链路中才会使用。有关光纤端面的更多内容，我们将会在之后安排相关主题进行介绍。

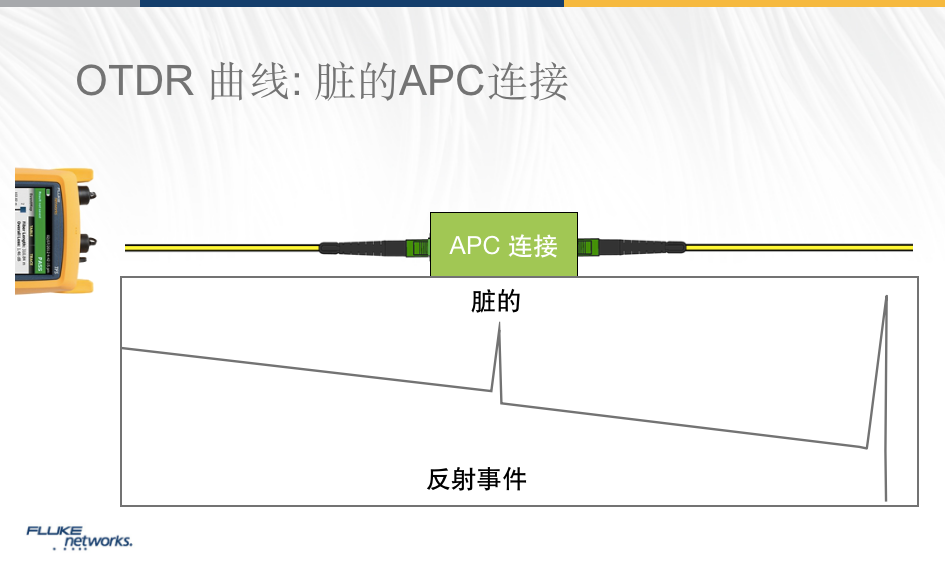

同样的，参考上图，如果APC端面脏污，其OTDR的曲线图会有反射和损耗落差。
这以上几个事件中，有反射值的事件，都称之为反射事件；没有反射的，称为非反射事件，如刚才的APC端面连接。接下来的熔接点的OTDR曲线同APC连接点非常相似，熔接点由于是将裸纤通过熔接机将光纤熔合成一个整体，可想而知，是没有介质变化的，也就是没有折射率变化，没有反射，所以也是一个非反射事件。
