目前，网络建设使用的电缆主要有3种类型，即光纤、非屏蔽双绞线和同轴电缆。那么，网络布线测试方法有哪些呢？
1.非屏蔽双绞线测试
从工程的角度来讲，结构化布线非屏蔽双绞线测试可划分为2类，一类是导通测试，一类是认证测试。
为了确保线缆安装满足性能和质量的要求，在施工的过程中由施工人员边施工边测试，这种方法就是导通测试，它可以保证所完成的每一个连接都正确。导通测试注重结构化布线的连接性能，不关心结构化布线的电气特性。
认证测试是指对结构化布线系统依照标准进行测试，以确定结构化布线是否全部达到设计要求。通常结构化布线的通道性能不仅取决于布线的施工工艺，还取决于采用的线缆及相关连接硬件的质量，所以对结构化布线必须要做认证测试。通过测试，我们可以确认所安装的线缆、相关连接硬件及其工艺能否达到设计要求，这种测试包括连接性能测试和电气性能测试。
(1)链路的验证测试
电缆安装是一个以安装工艺为主的工作，由于没有人能够完全无误地工作，为确保线缆安装满足性能和质量的要求，我们必须进行链路测试。在没有测试工具的情况下，连接工作可能出现一些错误。常见的连接错误有电缆标签错、连接开路和短路等。
①开路和短路在施工中，由于工具、接线技巧或墙内穿线技术欠缺等问题，会产生开路或短路故障。
②反接同一对线在两端针位接反，比如一端为1-2，另一端为2-1。
③错对将一对线接到另一端的另一对线上，比如一端是1-2，另一端接在4-5上。
④串绕所谓串绕是指将原来的两对线分别拆开后又重新组成新的线对。由于出现这种故障时端对端的连通性并未受影响，所以用普通的万用表不能检查出故障原因，只有通过使用专用的电缆测试仪才能检查出来。
(2)电缆传输通道的认证测试
认证测试并不能提高综合布线的通道性能，只是确认所安装的线缆、相关连接硬件及其工艺能否达到设计要求。只有使用能满足特定要求的测试仪器并按照相应的测试方法进行测试，所得结果才是有效的。

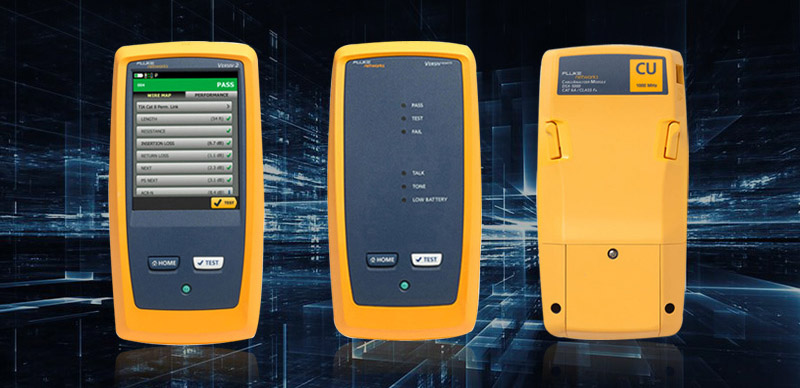

福禄克网线测试是网络布线工程验收必要的测试，福禄克的网线测试仪（通常指认证级别测试仪DSX2-5000，DSX2-8000）能测试出通断（接线图）以外，还能对其他十几项参数进行测量。包括：网线长度、传输时延、时延偏离、支流环路电阻、插入损耗（衰减）、回波损耗，近端串扰、远端近端串扰、衰减串扰比，远端衰减串扰比、综合等效远端串扰、远端综合等效远端串扰、综合近端串扰、远端综合近端串扰、综合衰减串扰比、远端综合衰减串扰比等参数
①近端串扰未通过故障原因可能是近端连接点的问题，或者是因为串对、外部干扰、远端连接点短路、链路电缆和连接硬件性能问题、不是同一类产品以及电缆的端接质量问题等等。
②接线图未通过故障原因可能是两端的接头有断路、短路、交叉或破裂，或是因为跨接错误等。
③衰减未通过故障原因可能是线缆过长或温度过高，或是连接点问题，也可能是链路电缆和连接硬件的性能问题，或不是同一类产品，还有可能是电缆的端接质量问题等。
④长度未通过故障原因可能是线缆过长、开路或短路，或者设备连线及跨接线的总长度过长等。
⑤测试仪故障故障原因可能是测试仪不启动(可采用更换电池或充电的方法解决此问题)、测试仪不能工作或不能进行远端校准、测试仪设置为不正确的电缆类型、测试仪设置为不正确的链路结构、测试仪不能存储自动测试结果以及测试仪不能打印存储的自动测试结果等。
2.光纤传输通道测试
虽然光纤的种类较多，但光纤及其传输系统的基本测试方法大体相同，所使用的测试仪器也基本相同。
对磨接后的光纤或光纤传输系统，必须进行光纤特性测试，使之符合光纤传输通道测试标准。基本的测试内容包括连续性和衰减/损耗、光纤输入功率和输出功率、分析光纤的衰减/损耗及确定光纤连续性和发生光损耗的部位等。实际测试时还包括光缆长度和时延等内容。光纤测试指标主要是衰减，如果衰减在标准范围内为“PASS”，反之为“FALL”。如果在测试光纤过程中出现一些问题，我们需要查看光纤磨接是否正确，光纤头是否一一对应。

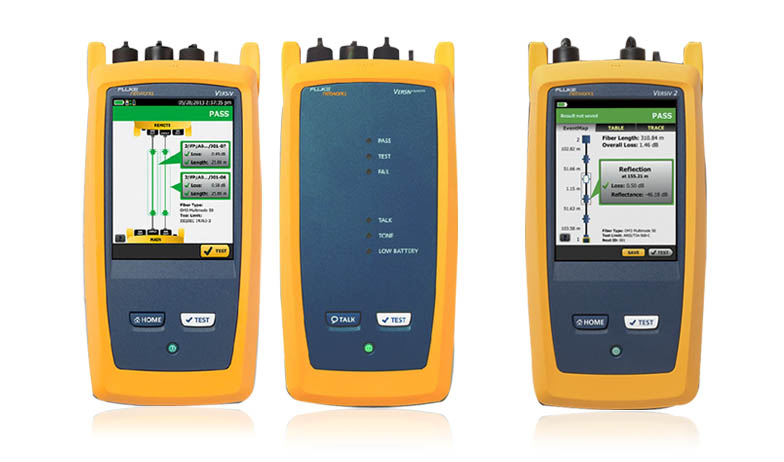

光纤一级测试也就是基础测试，即是通过光源和光功率计进行的双端测试，测试参数为衰减量和长度来评估光纤链路的整体传输质量是否符合相应的标准。福禄克CFP2-100-Q用于单多模光纤一级测试，用来测试光纤的衰减量和长度。
光纤二级测试：在光纤一级测试的基础上，增加OTDR测试和判断，分析每个连接点的质量状态，做到心中有数。另外如果光纤一级测试没有通过，可以协助快速进行问题点的确定。二级测试的参数是损耗和回波损耗。福禄克OFP2-100-Q用于单多模光纤OTDR测试，用来测试光纤的损耗和回波损耗。
