FLUKE DSX-5000 CH怎么设置测试极限值？测试极限值又分为网线、同轴、CFP测试、OFP测试四种不同的设置方法，今天山东朗坤小编和大家探讨一下DSX-5000 CH怎么设置网线的测试极限值。
首先，我们先准备好需要用到的设备和配件，如图1、图2。
图1

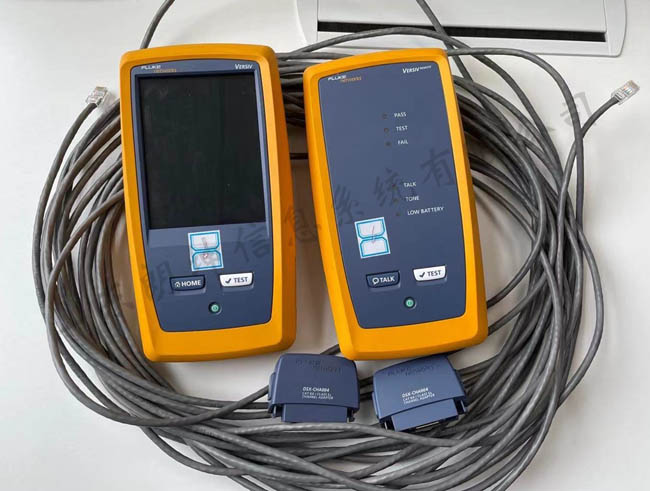

图1是FLUKE DSX-5000 CH的主机和远端，带显示屏幕的为主机，灰色的线是我们拿来测试的网线，下边两个是通道适配器。
图2

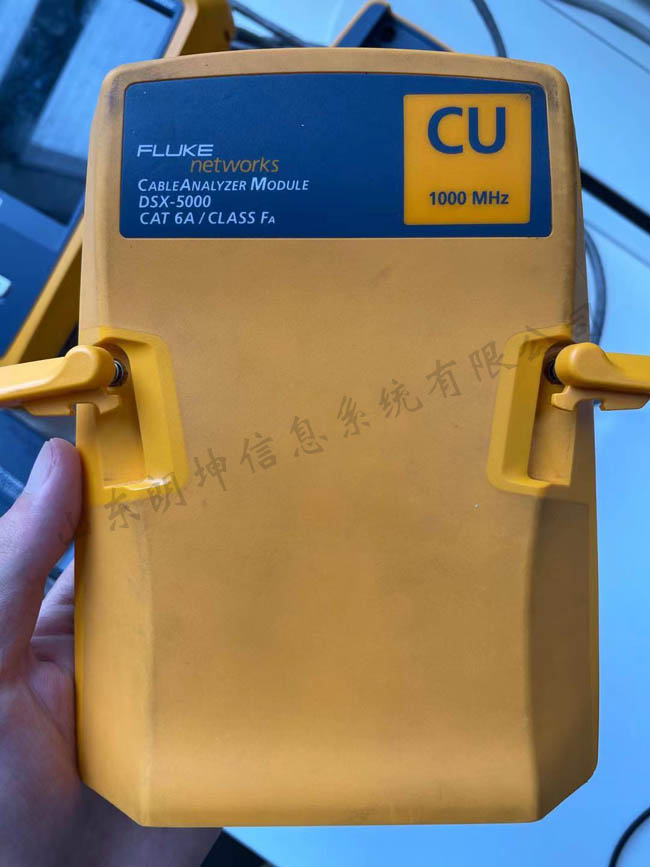

图2是测试网线的模块FLUKE DSX-5000 CH，我们要将这个模块装到主机和远端上边。形成平台加模块的操作方式。
图3

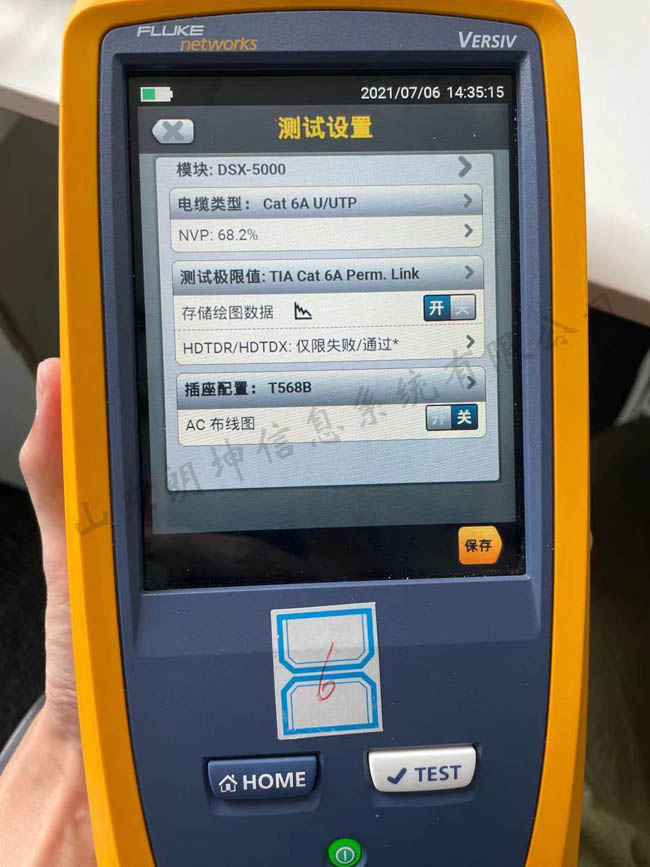

第二步，打开DSX-5000 CH主机，调整到测试设置界面，如图3。
图4

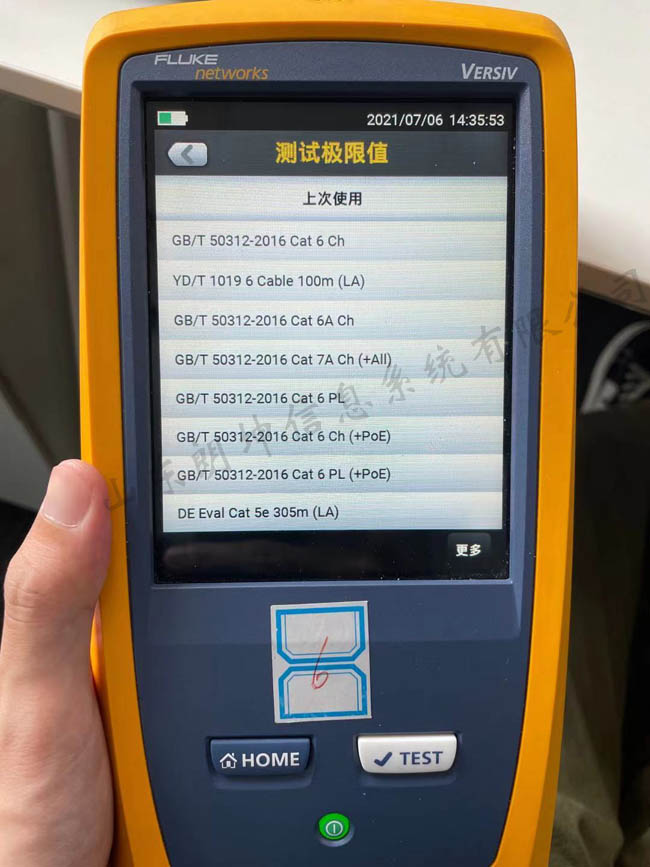

点击测试极限值子按钮，进入到如图4的界面。图4显示的是上次使用的测试极限值，这里的测试极限值指的是国家标准，简称国标。国标的选择在测试环节中非常重要。
图5

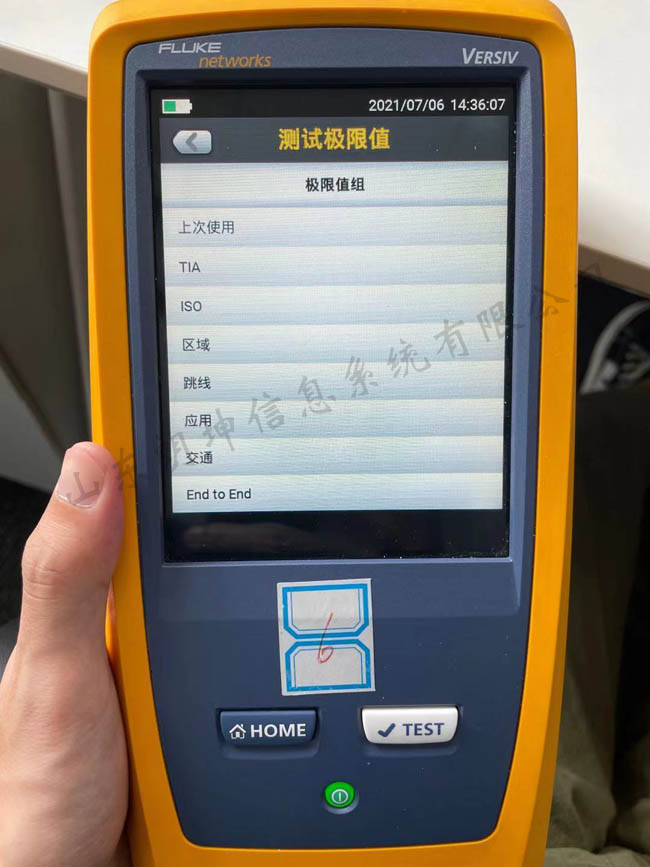

如果我们没有找到我们想要的标准，我们点击右下角的更多。我们会看到如图5的界面。
图6

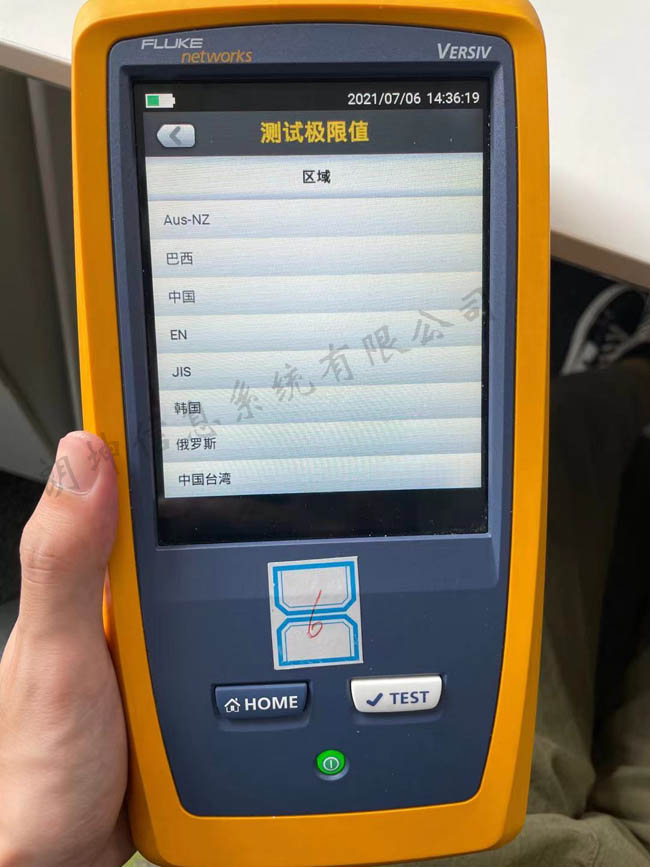

如图5，点击区域。进入到图6的界面。
图7

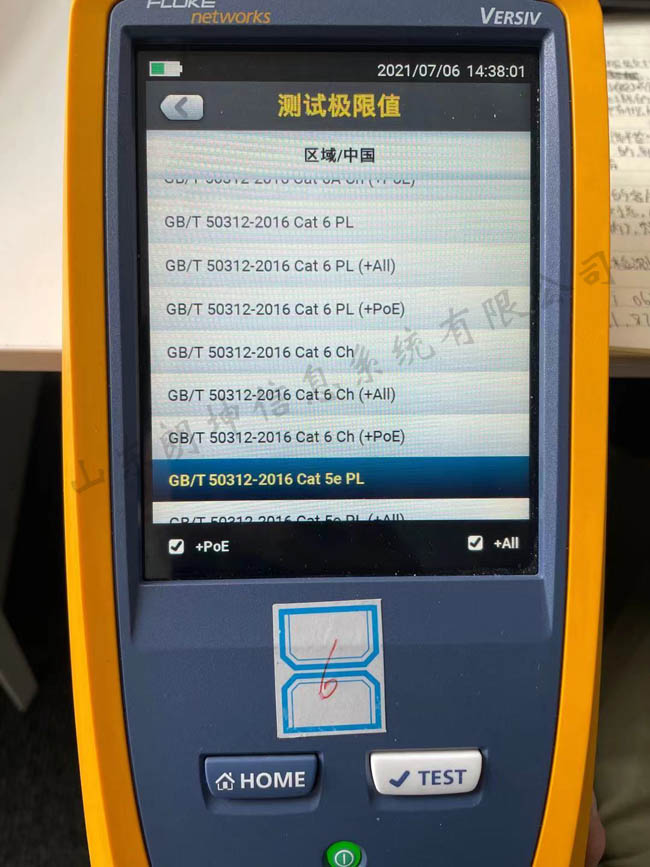

点击中国，进入到国标选择的界面，往下托，找到我们要测的网线对应的国标，今天我们准备的是Cat6UTP的网线，如图7，找到对应线缆的国标。
仔细一看发现一种网线对应好多种国标，该怎么去选，首先我们选择是PL还是CH。选择PL时，我们选用的适配器为永久链路适配器，如果，我们测试的链路为两端是插座，中间线缆涉及到永久链路，我们就选用永久链路适配器，用到了永久链路适配器我们必然选择的是PL的国家标准。
对于怎么选择CH，同理，我们在测试时使用了通道适配器，我们就选择CH的标准，两端是插头，比如一条小于100米长的网线，我们要测的话，我们得把两头安装上水晶头，插到通道适配器中就可测量。
上边是怎么去选择CH和PL，再看看后边什么也不加的、+ALL的、+PoE的，+ALL的比什么也不加的多测了四个抗干扰系数，如果像全面测试，我们就选择+ALL的，什么也不加的使用的比较多。+PoE的，涉及到测试PoE线缆，如果测试的PoE线缆，我们需选择该国标。
这样我们就选择出了国标，也就是测试极限值。
想了解更多的技术分享，快来与我们交流！山东朗坤，专注网络测试技术！
------------------------------------------------------------------------------------------
