福禄克FI-1000是一款光纤端面检测工具，能够自动进行通过/失败认证，排除了光纤检测中的人为猜测。今天山东朗坤小编和大家一起探讨下福禄克FI-1000 FiberInspector光纤显微镜的使用方法。

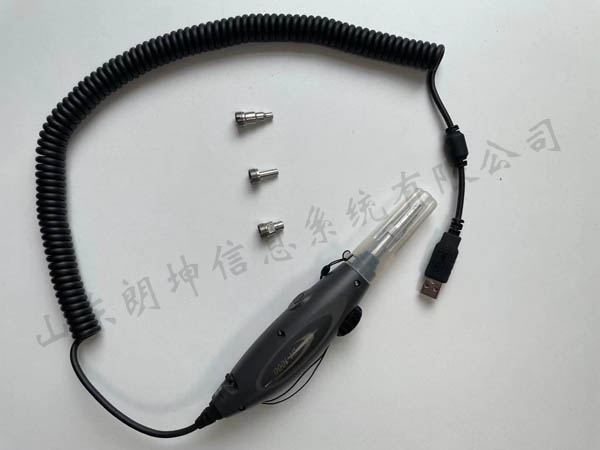

首先，我们先来看一下它的外观和他的一些配件，如图1。

图1

图1中间三个小部件是适用不同光纤接口的插入口，从上往下依次是SC、LC、FC的插口，剩下的黑线头上带的探头是光纤显微镜，探头上边有个小螺丝，转动螺丝可以用来更换不同的插入口。用于检测不同接口的光纤端面。

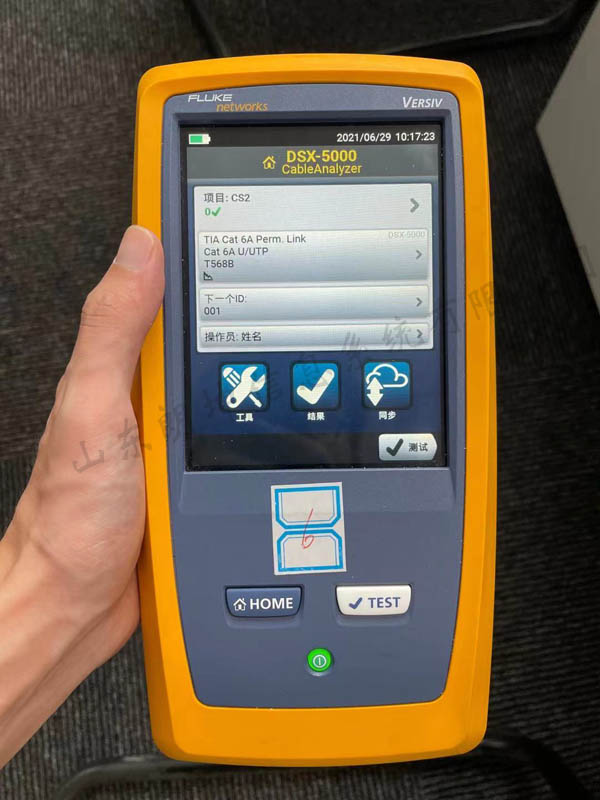

下面我们看一下怎么去测试，首先我们先打开DSX-5000设备，如图2。

图2

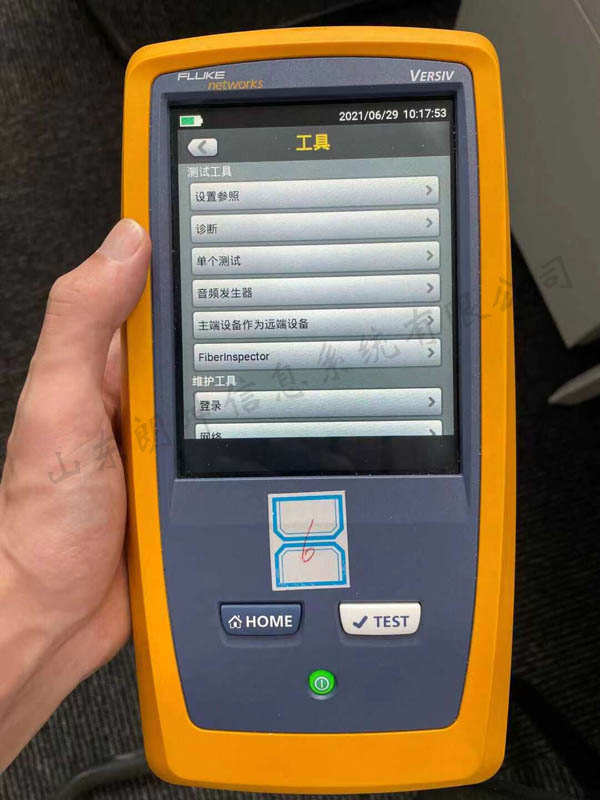

第二步，我们点击左下角的工具，会跳到如图3的界面。



图3

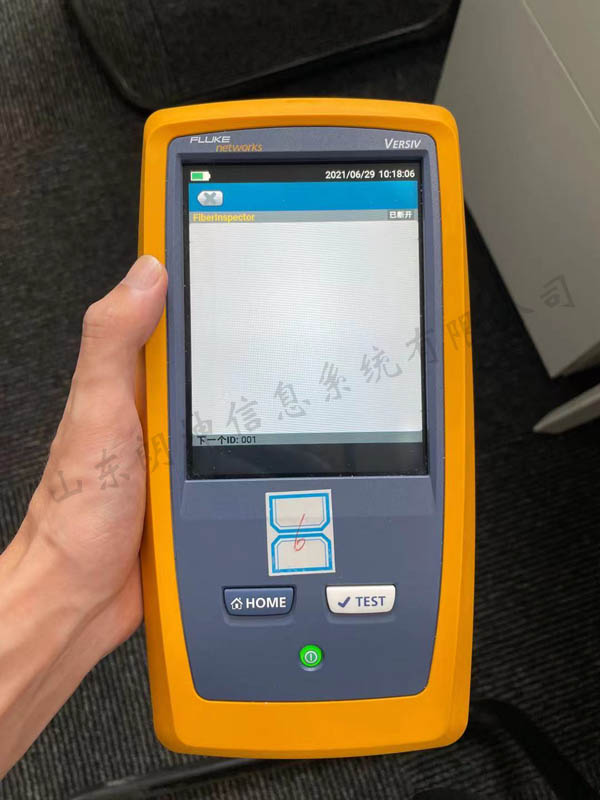

第三步，找到英文字母FiberInspector，点击，会跳到如图4的界面，我们会看到界面中，会显示已断开的字样。

图4

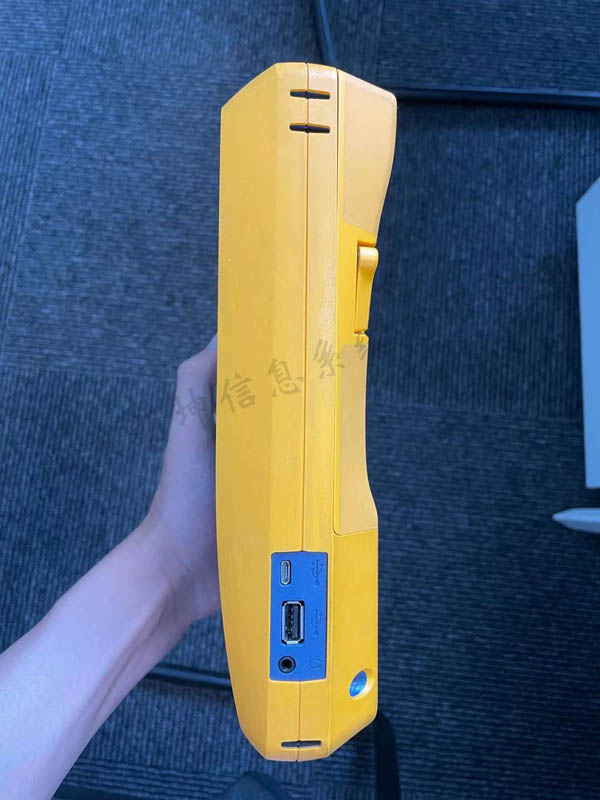

第四步，接入FI-1000 FiberInspector光纤显微镜，FI-1000 FiberInspector光纤显微镜此设备末端为USB接口，我们应该把FI-1000 FiberInspector光纤显微镜设备插入到设备的右侧面，如图5，也就是图5下方的中间插口。

图5

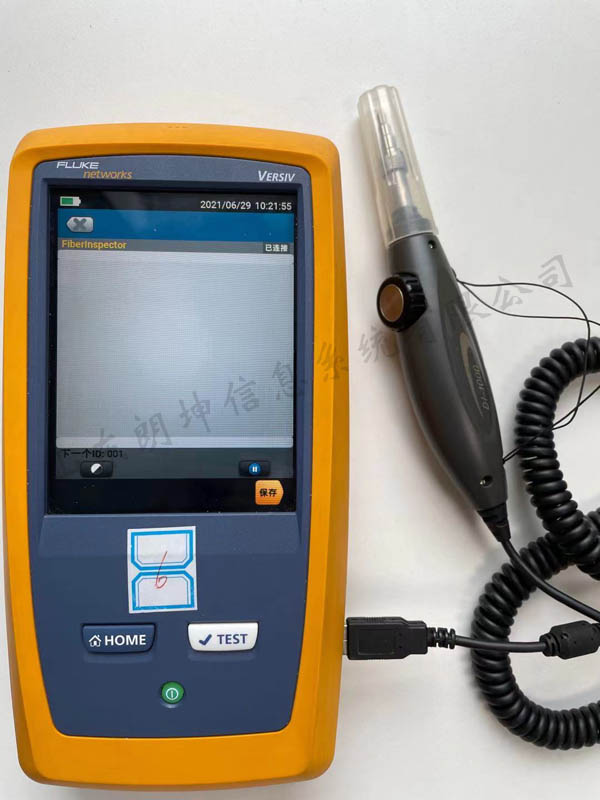

我们将FI-1000 FiberInspector光纤显微镜插入，我们会看到界面中已连接的字样，如图6。

图6

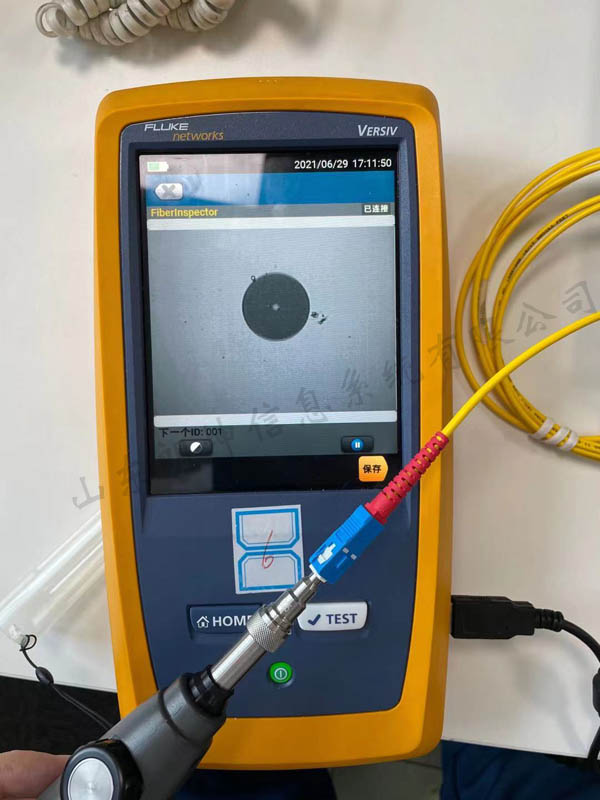

摘下透明保护帽，安装上SC的探头，插入我们要检测的SC接头光纤，如图7，中间的灰色区域显示的光纤端面洁净程度，如果图像模糊，我们可以转动探头上方的螺旋按钮，直到清晰为止。如果灰色区域出现了大量的黑色杂质，说明光纤端面有污渍存在，用光纤清洁笔清洁，清洁完，再次插入FI-1000 FiberInspector光纤显微镜观察。这时会发现杂质消失。如果仍存在杂质，可再次清理。

图7

如果我们要查看的光纤端面的接头为LC或FS，我们只需要切换探头就可以。
