支持当今融合基础设施的新测试方法

随着物联网(IoT)和传感器技术的发展，越来越多的设备正在IP化，并被连接到铜缆水平布线基础设施之中。其中大多数设备，例如LED灯、安防摄像头、楼宇自动化控制和Wi-Fi接入点均具有用于连接网络的集成RJ45端口。
连接这类设备时，有可能不会使用典型的4连接器通道，尤其是那些安装在天花板中，无法安装面板的设备。取而代之的方法是，电信机房内只有一根跳线，永久链路的另一端用一个插头端接，这样就可以将其直接插入至设备，从根本上消除了设备线。这就产生了现在所谓的模块化插头端接链路(MPTL)，随着该应用越来越普及，并出现在行业标准中，现在是时候学习如何对其进行测试了。

历史背景
使用插头端接链路的好处包括：避免使用可能被无意或蓄意断开的裸露跳线以改进安全性和美观度(针对安防摄像头)；能够遵守仅将Plenum等级的产品用于空气处理环境下的规范要求(Plenum等级电缆具有特殊的绝缘性，具有低烟雾和低火焰特性，并非所有跳线均为Plenum等级)。
BICSI 005电子安全性和保密标准中首次提出了使用插头端接链路并消除设备电缆，并在2017年末出版的BICSI 033智能建筑和房屋的信息通信技术设计和实施实践中再次提及该方法。TIA-862建筑自动化标准也认识到了在不可行或不安全的情况下需要消除设备线，特别允许使用插头端接链路。该应用最初被称为“直连式连接”，但是由于容易与数据中心交换机至服务器应用中使用的直连式连接相混淆，因此该术语已经逐渐演变。

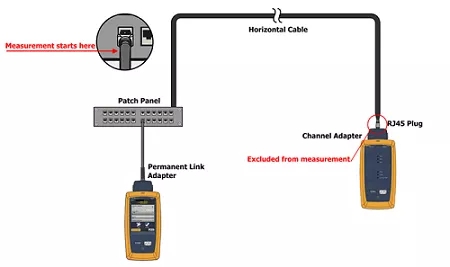

虽然该应用被行业标准所认可，但TIA以前并未规定针对插头端接链路的具体测试要求。因此，按照BICSI的建议，最初使用改进的单连接器永久链路测试方法来测试这些连接。该方法通过将配线架上的测试主机与永久链路适配器连接，将位于远端的远端单元与通道适配器连接，并在测试仪上选择“Mod 1-Conn Perm. Link”应用来实现测试。在远端使用通道适配器的问题在于无法对远端的连接进行测试。

一种更好的新方法

随着现场端接插头的普及，以及存在插头端接不良的潜在风险，标准组织已经认识到需要一种将最后的插头连接包括在内的测试方法。现行的ANSI-TIA568.2-D标准草案就包括了MPTL配置。
为了验证包括远端插头在内的整个连接的性能，MPTL测试在主机上使用永久链路适配器，例如Fluke Networks的DSX-PLA004或DSX-PLA804，并在位于远端的远端单元上使用跳线适配器，例如Fluke Networks的DSX-PC6A、DSX-PC6或DSX-PC5e(取决于是否分别测试6A类、6类或5e类)。

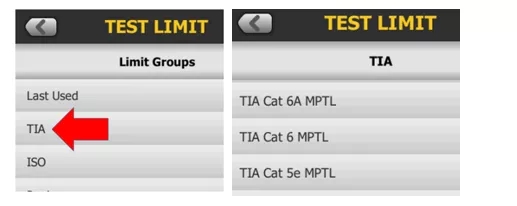

FLUKE DSX CableAnalyzer系列网络测试仪的5.1版第4次发布(2017年5月)中已经包含了新MPTL测试限值。只需在测试设置屏幕上选择“测试限值”，然后选择“更多”，然后在限值组下选择TIA，选择所需的限值——TIA Cat 6A MTPL、TIA Cat 6 MPTL或TIA Cat 5e MPTL即可。仅此而已！
