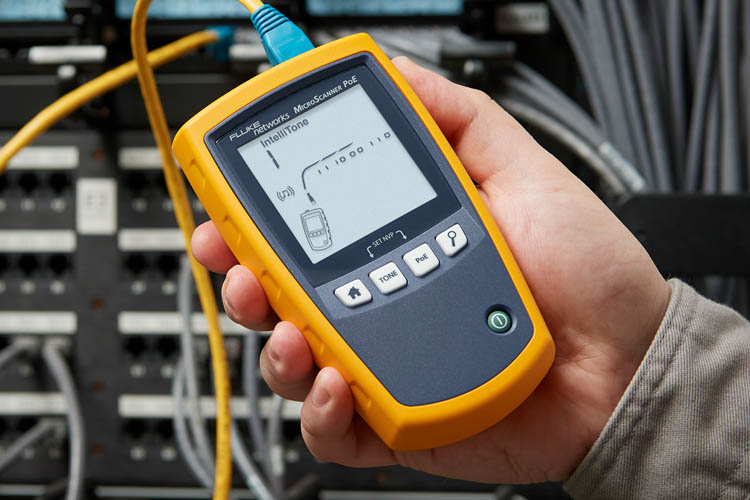

FLUKE MicroScanner PoE电缆验测仪是手持式测试仪器，可用于检验和诊断双绞线接线，以及检测网络服务。我们先了解下什么是POE，POE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。
FLUKE MS2-POE电缆验测仪作用：
1、快速确定问题是由线缆连接不良还是未连接线缆、功率不足或受电设备 (PD) 引起的。
2、可供网络工程师调查潜在的交换机配置或故障的信息。
3、PoE 交换机验证 – 通过报告 PoE 等级 (0-8) 判断交换机端口能否提供足够的功率。
4、电源线对-以图形方式标识电源线对。包括双签名，其中交换机端口提供2或4对电源（802.3bt或PoE++）
5、有源开关检测 – 确定线缆是否已连接到交换机端口，端口速度可达 10G
6、线缆测试 – 识别两端的任何短路、开路或交叉线，各线对的长度，以及通过发送音频查找线缆。
7、验证并排除工业 Ethernet 铜缆的故障
8、PoE 供电器验证 – 显示供电器电压水平
9、测量1000 ft (305 m) 的长度
FLUKE MS2-POE电缆验测仪技术指标：
| 环境规格 | |
| 工作温度 | 32 °F 到 113 °F (0 °C 到 45 °C) |
| 贮存温度 | -4 °F 至 +140 °F（-20 °C 至 +60 °C） |
| 工作相对湿度（% RH 无冷凝） | 90 %（50 °F 至 95 °F 10 °C 至 35 °C） 75 %（95 °F 至 113 °F 35 °C 至 45 °C） |
| 冲击和振动 | 随机，2 g，5 Hz — 500 Hz （2 类） 1 米跌落试验（无论是否带有接线图适配器） |
| 安全 | IEC 61010-1 第 3 版 |
| 海拔 | 4,000 米；贮存时：12,000 米 |
| EMC | IEC 61326-1 |
| 一般规格 | |
| 测试连接器 | 屏蔽 8 针模块插座支持 8 针模块 (RJ45) 和 4 针模块 (RJ11) 插头。MicroScanner2: 同轴线缆的 F 型连接器。 电源 |
| 电池类型 | 2 AA (NEDA 15A, IEC LR6) 碱性电池 |
| 电池寿命 | 正常使用情况下 20 个小时 |
| 其它兼容电池类型 | 2 节 AA 相机锂电池、NIMH、NICAD |
| 尺寸和重量（含电池和接线图适配器） |
7.6 cm x 16.3 cm x 3.6 cm |
| 显示屏 | 带背光的单色 LCD |
| 测试模式 | |
| 电缆测试 | 测量长度、验证接线图、识别远程 ID 定位器，以及检测以太网端口。线缆电阻超过 12.5 Ω 时，MicroScanner PoE 还会显示 HIGH Ω。在一个屏幕上显示结果。 |
| 音频 | 产生Intellitone™ 和普通模拟音频信号 |
| PoE | MicroScanner2: 请求并检测 802.3af 的兼容 PoE（以太网供电）设备 MicroScanner PoE: 请求并检测 802.3af、at、bt 和 UPOE（Cisco 的通用以太网供电）兼容 PoE设备 |
| 性能规格 | |
| 被测电缆类型 |
双绞线：UTP、FTP、SSTP |
| 长度测试 | 量程：460 m (1500 ft) 分辨率：0.3 m (1 ft) 典型精度：± 4% 或 0.6 m (2 ft)，取大值。NVP 不确定度是附加误差。 校准：用户设置双绞线和同轴线缆的 NVP (MicroScanner2)。可测定已知长度电缆的实际 NVP。 |
| 接线图测试 | 检测单线故障、短路、错误接线、拆分线对以及七个远端适配器 ID。接线图按比例长度绘制，以直观地显示故障的大概位置。 |
| 以太网端口检测 | MicroScanner2: 用10 Mbps、100 Mbps 和 1 Gbps 速度检测 802.3 以太网端口的设计速度。 MicroScanner PoE: 用 10 Mbps、100 Mbps、1 Gbps、2.5 Gbps、5 Gbps 和 10 Gbps 速度检测 802.3 以太网的设计速度。 |
| 音频发生器 | 支持发生音频以及使用福禄克网络数字 IntelliTone™ 探头进行电缆映射。产生兼容典型模拟探头的四种音频。使用 IntelliTone 或模拟探头时，Smartone™ 功能可以正确识别电缆束中的电缆。 |
