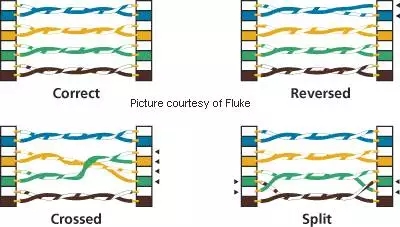

尽管线序图测试并不验证带宽性能，无法让我们知道某个传输设施是否支持具体的以太网应用，但该项测试是整个过程中的第一项测试，使您能够知道电缆是否接通，以及全部四对线都正确连接到了远端的相应引脚。为了实现这一目的，线序图测试将检查开路、短路、反接线对、交叉线对以及串扰线对。
如果直流信号不能到达另一端，则表示导线开路；如果信号混入到另一根导线，则说明两根导线短路。
如果某对导线在另一端变成了反极性，则称为反接线对(也称为正/负极反接)。例如一对线在一端连接到引脚4-5而在另一端反向连接到5-4时。
如果某对线的两根导线在另一端连接到不同线对的相应位置时，则称为交叉线对。例如一对线在一端连接到引脚3-6而在另一端则连接到4-5时。

线序图测试中比较难发现的是分拆线对。当引脚到引脚之间存在连通性，但实际上线对被分拆时，称为分拆线对。例如，假设某个线对本应连接到引脚4-5，而其中一根导线在两端均连接到了引脚7；而另一个线对本应连接到引脚7-8，但其中一根导线在两端均连接到了引脚5。
分拆线对的问题在于仍然能够通过简单直流通断性测试。然而近端串扰测试将不合格，且非常明显。

颜色有什么作用？
4对线采用颜色编码——白蓝/蓝、白橙/橙、白绿/绿、白棕/棕——可帮助您进行正确端接。很容易将导线的颜色与插座上的颜色想匹配。
但在实际中，线序图测试真的不在乎导线的颜色——如果您想要将白棕/棕色线对端接到引脚1-2、3-6、4-5或7-8，直管接就是了。只要保证在另一端也端接到相同的引脚即可。

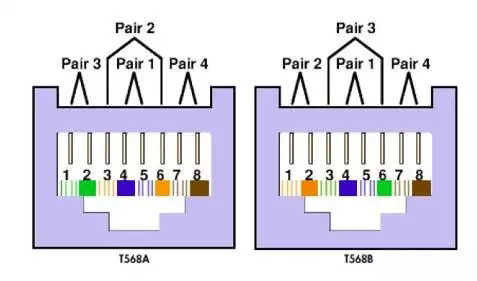

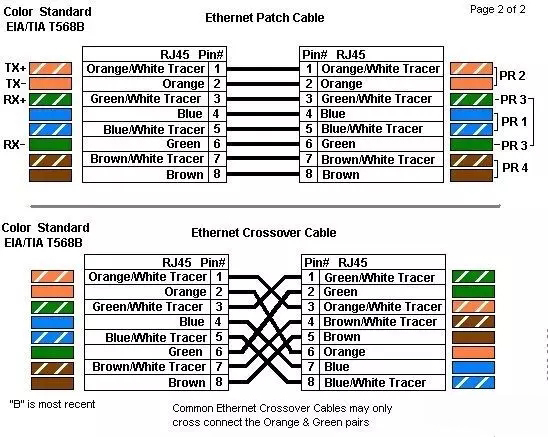

虽然线序图测试不关心导线的颜色，但重要的是自始至终采用相同的接线方法——循序某种接线方法实际上就与颜色有很大关系。引脚/线对的分配方法遵循T568A或T568B标准。T568A接线方法中将橙色线对端接到引脚3-6，而T568B接线方法将绿色线对端接到引脚3-6。

线序图测试不合格的常见原因是不同技术人员遵循了不同的接线方法，电缆的一端按照T568A标准端接，而另一端按照T568B标准端接。如果您一直在关注我们，就会知道这将造成交叉线对。

修正问题
在诊断线序图测试不合格故障时，第一步是检查端接。有可能很容易发现导线压接不正确、连接到错误的引脚，或者仅仅是因为端接点的应力造成导线断裂。
如果端接点的问题不太明显，很可能电缆中存在剪切或断裂现象，此时将显示某对线比其他线对短得多。或者，可能仅仅是连接器损坏。

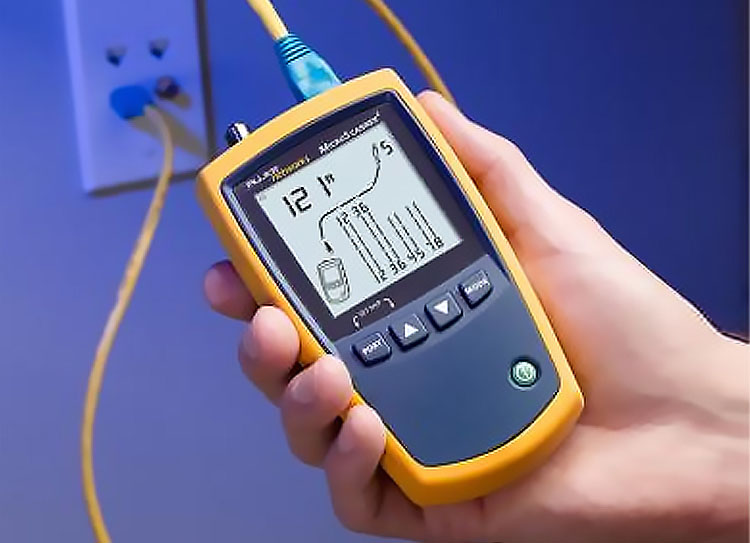

使用福禄克网络的 MicroScanner2 Cable Verifier多功能电缆测试仪MS2-100可以很容易发现线序图类错误。

------------------------------------------------------------------------------------------
详情了解
