本期山东朗坤小编给大家讲一下FLUKE DSX-602 CH、DSX-600 CH线缆测试仪如何去设置参照，以及设
置参照时的注意事项。

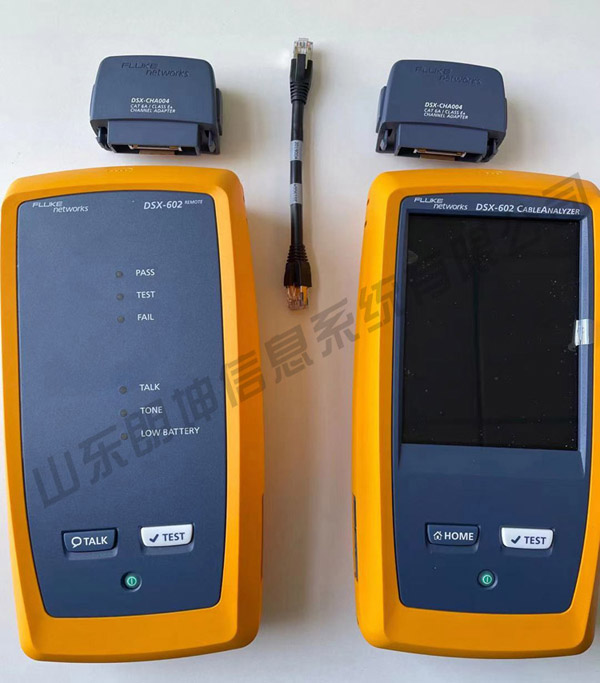

首先给大家看一下要用到的设备及配件（图1）：两个通道适配器，一个主机，一个远端，一根设备
自带的设置基准的跳线。

图1  FLUKE DSX-602 CH线缆测试仪主机及远端

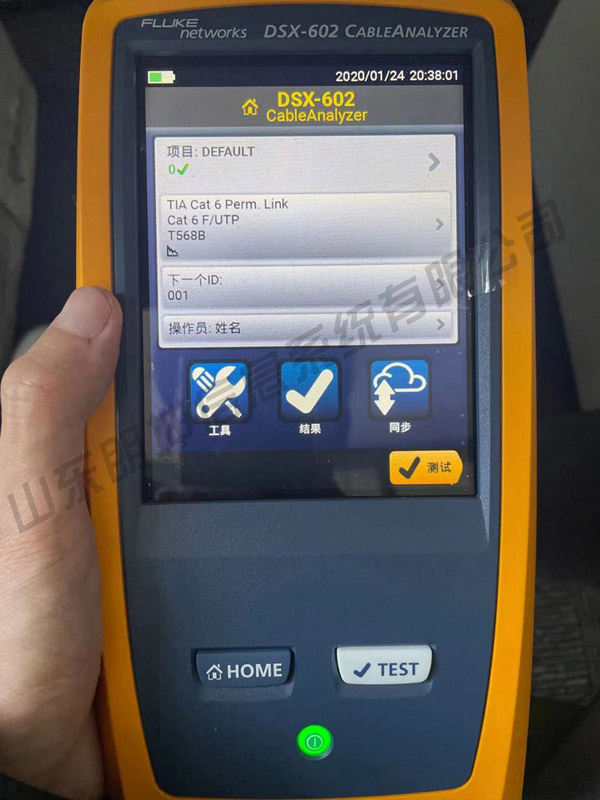

我们先将FLUKE DSX-602 CH、DSX-600 CH线缆测试仪主机和远端开机，主机开机界面（图2）

图2 FLUKE DSX-602 CH线缆测试仪主机界面

点击左下角的工具，进入设置界面（图3）：

图3  FLUKE DSX-602 CH线缆测试仪设置界面

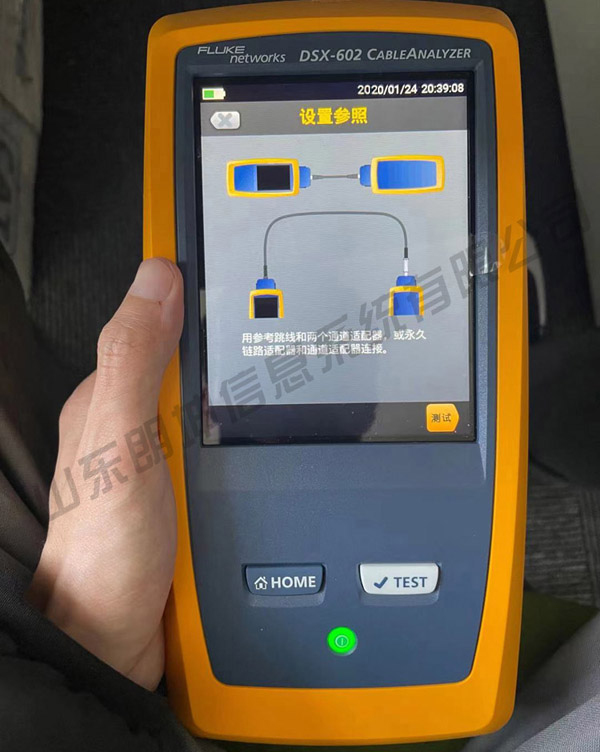

点击上边的设置参照，进入到设置参照（图4）

图4  FLUKE DSX-602 CH线缆测试仪设置参照

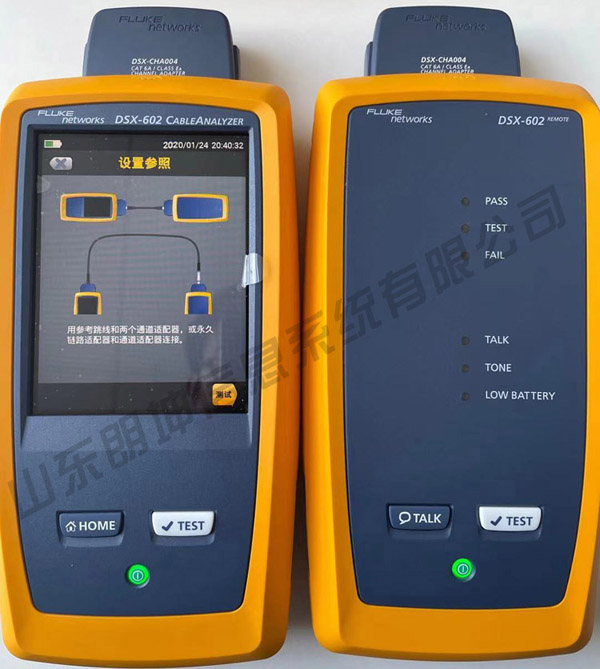

按照图示，进行操作，由于我们只准备了自带的跳线，所以我们选择上边的操作图示将其连接，首
先我们先安装通道适配器（图5）

图5 FLUKE DSX-602 CH线缆测试仪安装通道适配器

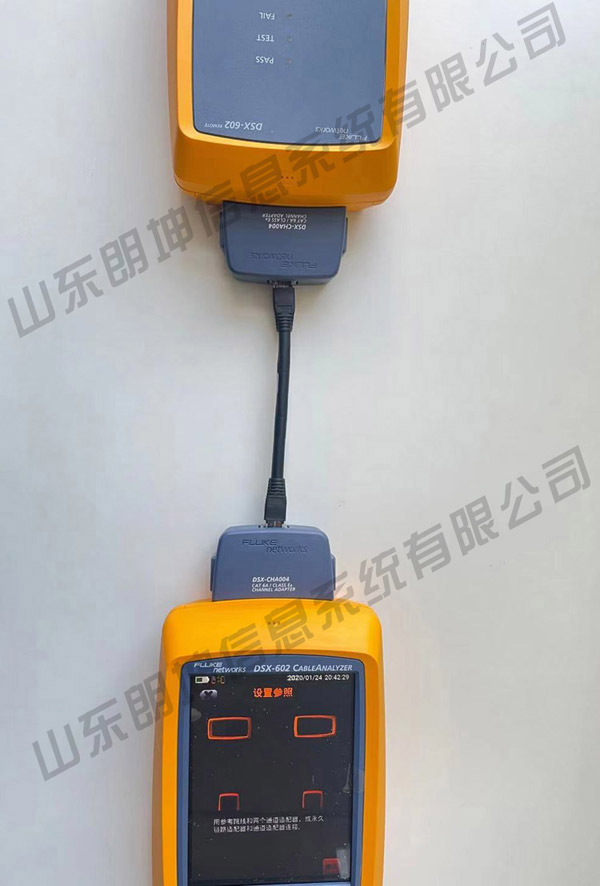

然后将设备自带的跳线连接（图6）

图6  FLUKE DSX-602 CH线缆测试仪跳线连接

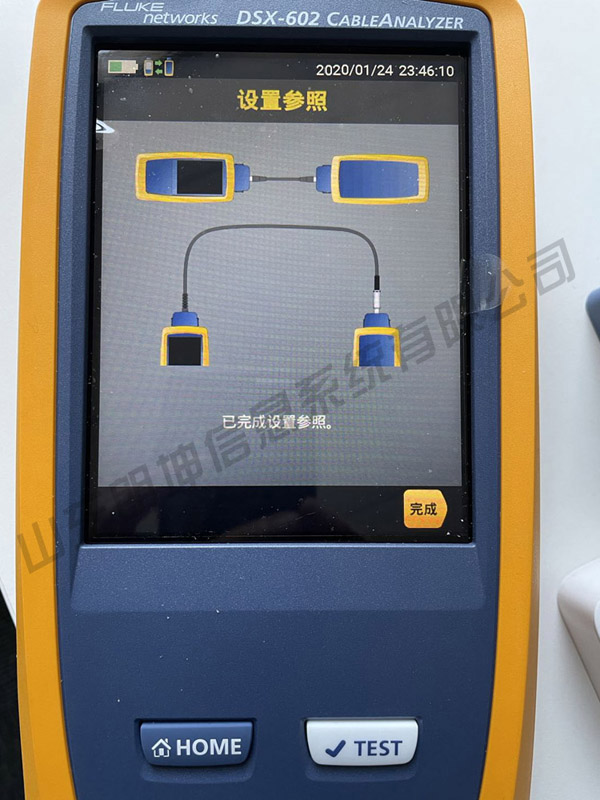

点击主机右下角的测试按钮，会显示正在测试，最后屏幕会出现已完成设置基准（图7）。点击右下
角的完成即可。

图7 FLUKE DSX-602 CH线缆测试仪设置基准完成
在这里我们需注意的是在拔插跳线的时候，应该小心去拔插，否则会损坏跳线。注意要用自带的跳线
去设置基准，不要用别的。

------------------------------------------------------------------------------------------
