什么是TCL和ELTCTL？

也许您已经在电缆规格单中看到了TCL和ELTCTL，或者您已经在FLUKE DSX CableAnalyzer网络测试仪上注意到它们的存在，您对这些参数并不熟悉，不知道它们表示什么，也不清楚是否需要。接下来，我们来深入了解一下。

什么是模式转换？

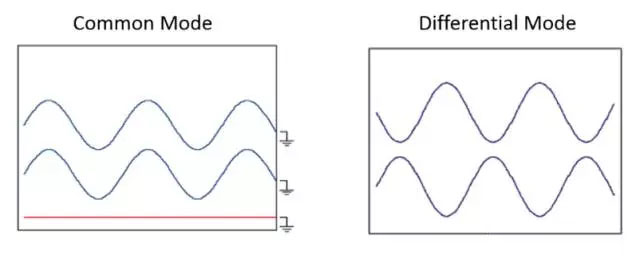

重申一下，以太网信号以差模方式被注入至一对导体中，该导体上相反的正负电压相互为参考。相比之下，噪音信号以共模方式注入至一对导体中，它们同时传播，并以地为参考。
当噪声注入至电缆时，一部分共模信号可以转换为差分模式，成为以太网信号的一部分。这种现象被称为模式转换，不利于以太网传输，因为它会导致以太网的差模信号不再平衡，从而造成潜在的误码和重传。

如何测量?
测量模式转换可采用两个模式转换参数——TCL和TCTL。
横向转换损耗(TCL)，在同一端测量线对内的模式转换。通过向该线对注入差模信号，并在同一线对上测量返回的共模信号。返回的共模信号越小，平衡就越好。
横向变换转移损耗(TCTL)是指在相反端测量线对内的模式转换。与测量返回的共模信号不同，TCTL通过向线对中注入差模信号，并测量链路另一端的共模信号来实现测量。同样，共模信号越小，平衡越好。
在TCTL测试中，由于存在插入损耗，因此共模信号的数量与链路的长度有关，所以必须考虑进行均衡处理。即ELTCTL，等电平横向变换转移损耗。

参数表示什么？
由于噪声以共模方式被注入至电缆，因此TCL和ELTCTL是非常好的抗扰度指标，表示电缆链路在多噪环境下是否能够提供足够的性能——噪声来源包括高速10GBASE-T应用中来自相邻电缆的外部串扰，或来自工业环境中的其他外部干扰源的噪声。

是否需要TCL和ELTCTL？

简短的回答这个问题：是，也不是。新的行业标准要求制造商测试TCL和ELTCTL，以确定一致性。这是您在规格单中看到这些参数的原因。
然而，标准不要求对TCL和ELTCTL进行现场测试，这很可能是因为在制定标准时还缺少对这些参数的了解以及现场测试能力。但是，不对TCL和ELTCTL进行现场测试意味着不得不相信制造商的声明。

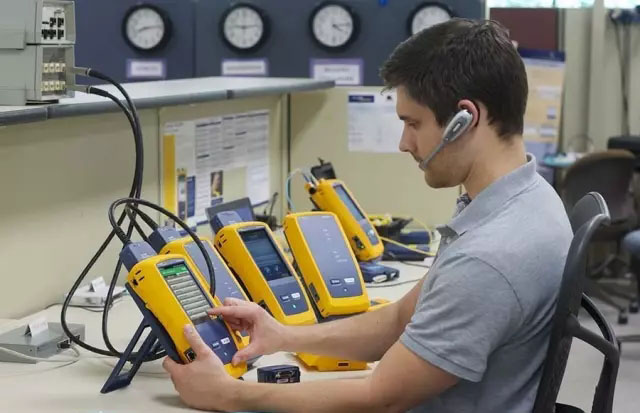

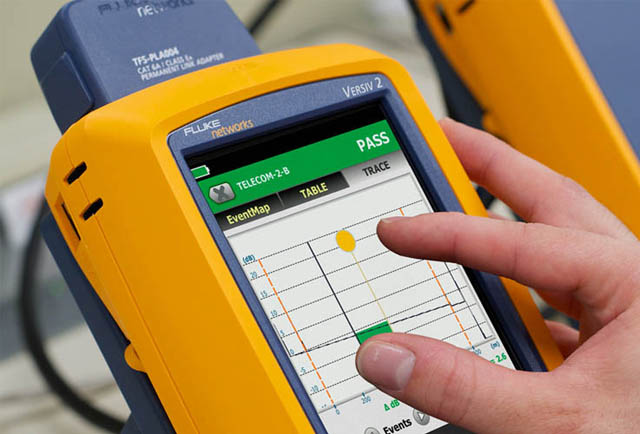

好消息是，FLUKE DSX CableAnalyzer网络测试仪具有测量差模和共模信号的独特能力，因此可以对TCL和ELTCTL进行测试，同时还可以对您熟悉的所有其他性能参数进行标准测试，例如NEXT、PSNEXT、插入损失、回波损耗等。
对TCL和ELTCTL模式转换参数进行测试，典型测试时间仅增加6秒。这不仅能让您对制造商的声明放心，而且与复杂的外部串扰现场测试相比，这种确定抗扰度的方法耗时短得多。

------------------------------------------------------------------------------------------
