福禄克DSX-5000网线测试仪功能非常强大，支持对高达40千兆以太网部署的双绞线布线进行测试和认证，可测Cat5e、6、6A还是FA和I/II级网线。福禄克网线测试仪DSX-5000如何测试Cat6类网线呢？今天山东朗坤小编带给大家介绍下DSX-5000测试Cat6类线的方法和一些问题的注意事项。

首先，我们要准备用到的设备和工具以及要测试的线缆Cat6，设备包括DSX-5000versiv主机、versiv远端，两者都为坚固耐用的手持式测试仪，两个通道适配器。工具包括网线钳、RJ-45水晶头两个。当然线缆我们准备Cat6。

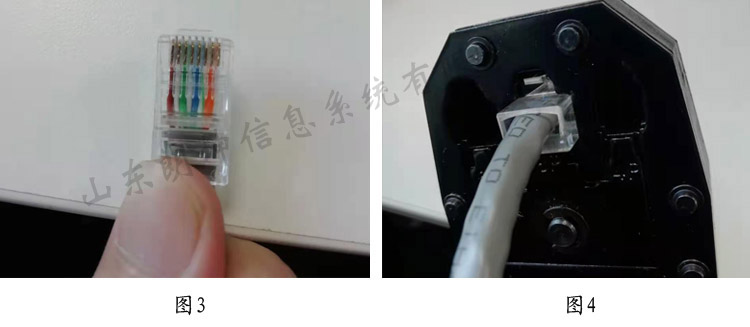

第一步，我们先把Cat6接上水晶头。我们拿到Cat6线缆，先截取100米，怎么来截100米那？我们知道线缆上边是有线规和米标的，比如，线缆的一端写着008米，那么我们我们截取的位置就选用108米，将线从线箱内抽出，当要到108米的时候放慢速度，以免取线过长。拿出准备好的网线钳，用其最后放的刀片将线缆截断（如图1），再制作水晶头，用网线钳将线缆的一头拨开，大约预留3cm的位置，在这里不宜过长，也不能过短。将绞在一起双绞线对绞开，按照568b的线序将其摆放好，用手指用力将八根线进行拉直得到（如图2）。用网线钳后方刀片将八根排列好的双绞线一同整齐的切割，预留1.5cm，不宜过长，也不能过短。拿出我们准备好的水晶头，将八根线整齐插入，得到（如图3），这里要注意几点，要将8根线都插到位，还有双绞线的外皮是否插到了压线卡槽的位置。用网线钳前方卡槽压实即可（如图4），记住一定要压实，否则会导致水晶头制作不合格。另一端水晶头的制作与上方相同。

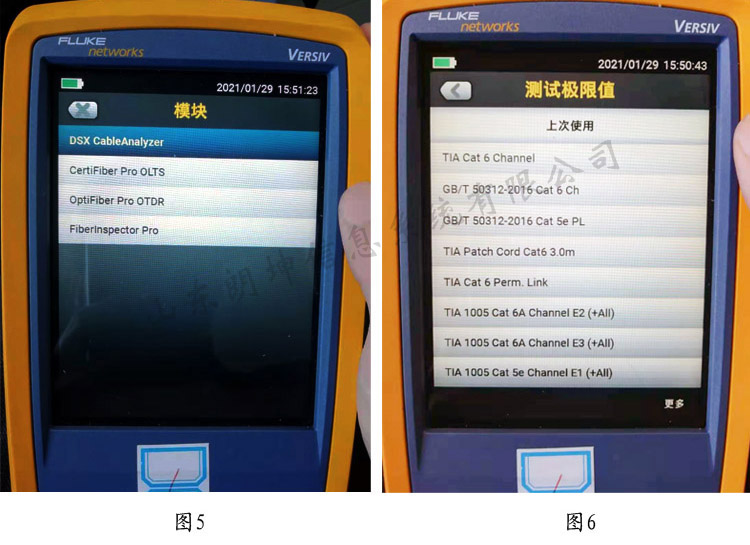

第二步，我们要开始用DSX-5000设备了，打开DSX-5000主机和远端，在主机主屏幕上建立新项目，这里我们填入XLCS(线缆测试)，操作员填入666，编辑测试，模块选择DSX CableAnalyzer（如图5），这个模块是专门用来测试双绞线线缆的。电缆类型选择Cat6 U/UTP,NVP为默认值，不需要更改，测试极限值我们根据要求选择（如图6），这里我们选择G/B 50312-2016 Cat 6 Ch，储存绘图数据选择开，插座配置选择568B（见图7）,点击保存，点击使用所选回到主屏幕（如图8）。

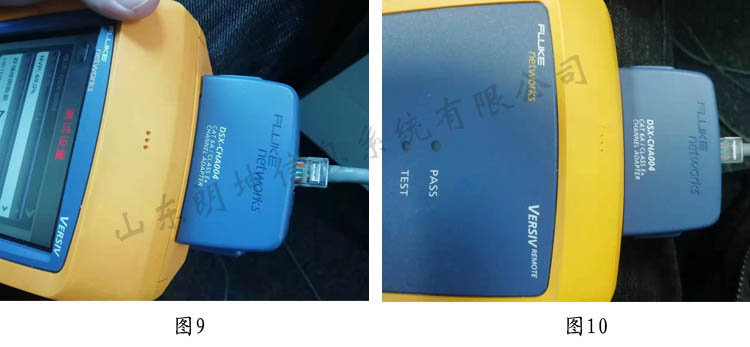

第三步，开始连接设备，先将通道适配器插到DSX-5000设备上，再将Cat6做好的水晶头插到适配器上（如图9），远端步骤同上（如图10）。

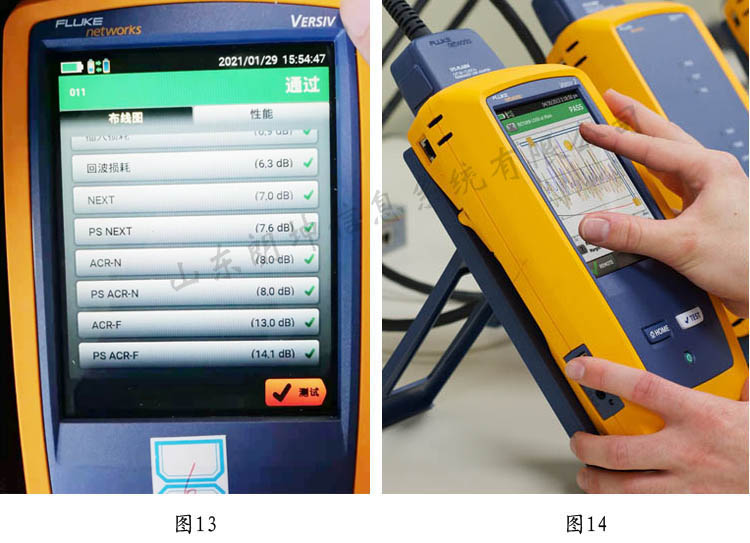

第四步，点击测试，耐心等待10秒钟，得到结果，如图11、图12、图13。

想了解更多的技术分享，快来与我们交流！山东朗坤，专注网络测试技术！

------------------------------------------------------------------------------------------
