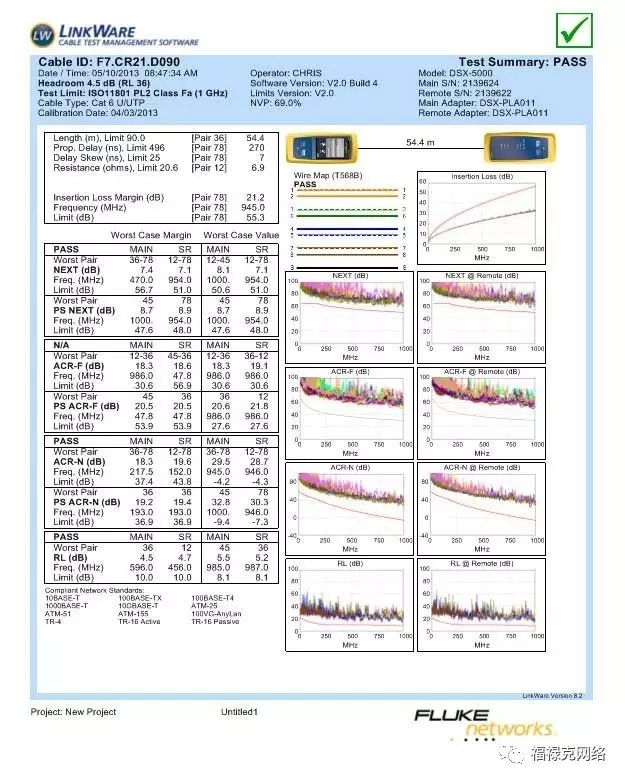

在上期的内容中我们详细介绍了FLUKE DSX2-5000 CH网络测试仪的LinkWare报告的顶部蓝色部分的内容。但如果客户希望您解释详细内容以及右侧的漂亮图表呢？
我们略微深入地了解一下，您也好有个准备。
关键值
报告中紧接蓝色区域的部分为接线图测试和一个框起来的区域，包括被测电缆的关键指标。其中包括长度(以英尺或米为单位，取决于用户设置)、传输延迟、延迟偏差、电阻和插入损耗余量。
插入损耗余量的详细信息可从右侧的插入损耗图中查看，包括基于最差条件线对的余量，以及所在的频率和该频率下的限值。

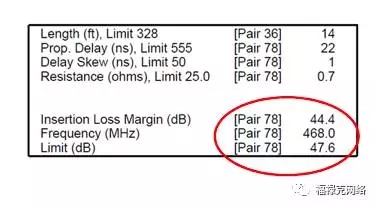

例如，该报告显示，最差条件插入损耗余量发生在线对7-8、468 MHz，余量为44.4 dB，低于限值47.6 dB——不是特别差，但对于14 ft长的电缆也没有什么惊喜。
详细信息
LinkWare报告的其他部分列出了最差条件线对的最差条件余量和最差条件值以及所在的频率和详细的图形结果，包括近端串扰(NEXT)、功率和NEXT (PSNEXT)、远端衰减串扰比(ACR-F)、功率和ACR-F (PSACR-F)、近端衰减串扰比(ACR-N)、功率和ACR-N (PSACR-N)，以及回波损耗(RL)。
根据所选限值的不同，测试也可能包括表示平衡和外部串扰的参数，例如横向转换损耗(TCL)、等电平TCTL (ELTCTL)、共模差分NEXT (CDNEXT)和共模回波损耗(CMRL)。最差条件余量 VS 最差条件数值
无论哪个参数，测试报告都显示主机单元(MAIN)和智能远端单元(SR)两者的最差条件余量和数值。两者有何不同？
最差条件余量基于最接近限值的参数值，这是您最需要关注的情况。最差条件数值是参数值最差时的余量，此时参数值最差但不是相对于限值而言的。由于测试仪检测所有线对以及线对组合的最差条件余量和最差条件数值，所以最差条件余量和最差条件数值可能不在同一线对上。然而也可以是相同线对上的相同值。

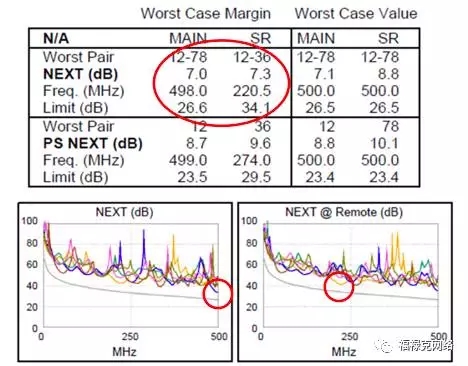

该报告显示，主机单元的NEXT最差条件余量为7 dB，发生在线对1-2和7-8之间，频率为498 MHz；而远端单元的最差条件余量为7.3 dB，发生在220.5 MHz。从图形中可以看出这两种情况，位于曲线最接近限值处。
何时判定不合格
当电缆未通过测试时(以及在某种意义上不合格时)，您会在LinkWare报告的右上角看到一个红色的大“X”，测试摘要的结果为“不合格”(FAIL)。幸好，报告也会说明不合格的原因——也用红色表示，您不会遗漏掉的。

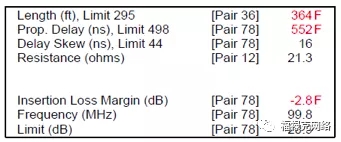

此处的报告用红色清晰标明长度测试不合格，实际长度为364 ft，而限值为295 ft (该测试仪的单位被设置为英尺而非米)。报告还显示传输延迟和插入损耗不合格(很可能是长度过长造成的)。
既然您已经知道如何理解LinkWare报告，何不充分发挥LinkWare Live服务的优势？利用该服务可从任何位置上传测试结果。只需几分钟即可设置好，并且是免费的！
