如何使用CertiFiber Pro认证MPO光纤？MPO光纤两端使用FLUKE CFP2-100-Q，从而来认证包含12根多模光纤的 MPO 链路的方法。
同样的方法可用于认证包含8根光纤的 MPO 链路，因为这种方法需要使用扇形光缆 (LC到MPO)，用户需要了解其安装所需的极性。(使用福禄克公司的 MultiFiber Pro 可以更快的得到测试结果，而且 MultiFiber Pro 还可以自动检测出极性。
您将会用到以下设备：
- FLUKE CFP2-100-Q
- MRC-50EFC-SCLCKIT (1个)
- MRC-50-LCLC (2个)
- 双端 LC 背靠背适配器 (单模)
- MPO母头 to LC 扇形光缆 (2个) - 可从被测光纤供应商处获得

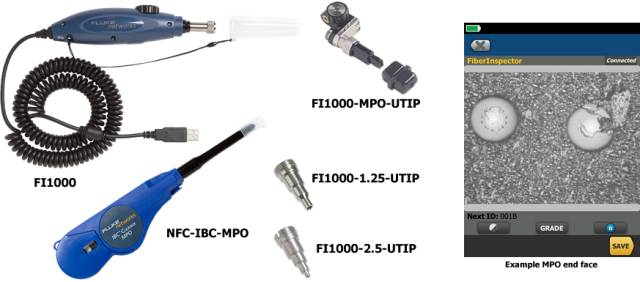

此外，仔细的光纤端面检查在这项工作中是极其重要的，没有检查这个环节，你将会得到错误的测试结果。光纤端面检查工作包括MPO和LC连接器的双端连接面。USB FI-1000 光纤端面检查仪 (下图所示) 自带了检查MPO适配器的配件，您可以直接插入到FLUKE CFP2-100-Q的 USB 端口即可使用。

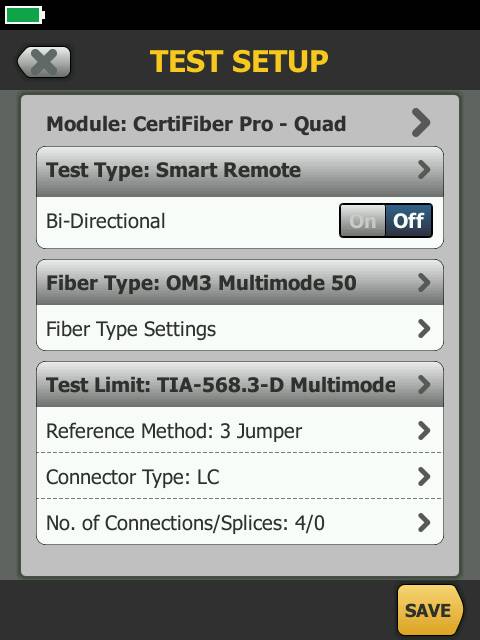

1、向您的线缆供应商询问的他们的测试极限值。现在我们将会使用TIA-568.3-D多模3跳线参考。也许你曾经被告知：“永远不要用2个或3个跳线参考来进行链路测试”。然而，当MPO干线光纤测试时，就需要3个跳线参考。
注意要选择“No. of Connections/Splices: 4/0，非常重要！
2、在条件允许下，检查并清洁所有的光纤端面。
3、将 SC to LC EF-TRC 测试跳线 插入到主机和远程单元的输出口 (OUTPUT Ports) ：
(这里不要使用对弯曲不敏感的多模跳线)
4、将主机和远程单元连接在一起：
5、从 Home 主界面开始，依次点击 SET REF (设置参考) > OK (好) > SKIP WIZARD (忽略引导) > SET REFERENCE (设置参考)。
注意！当您在使用本方法时，不要在CertiFiber Pro点击 RUN WIZARD （运行引导）。
6、点击 NEXT (下一步) > HOME 键。
7、当参考结束时，只从输入端口 (INPUT Ports) 断开连接：
8、在主机的输入端口 (INPUT Port) 中插入一个完好的LC to LC测试参考线：
9、在远程单元的输入端口 (INPUT Port) 插入一个完好的LC to LC测试参考线：

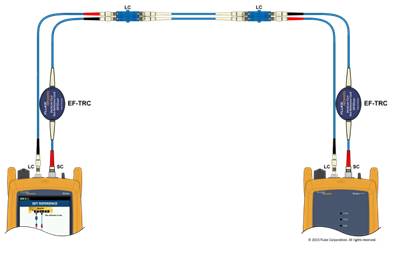

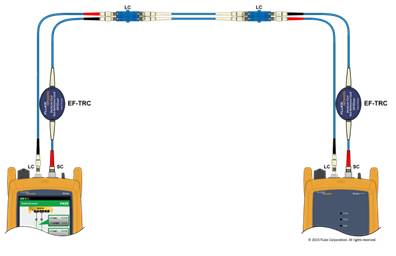

10、使用一个用于单模的LC 背靠背适配器来连接主机和远程单元 (使用单模是因为能够提供更好的对齐)：
11、点击 TEST (测试) 并且确保所报告的损耗小于等于0.15dB。否则停止认证。

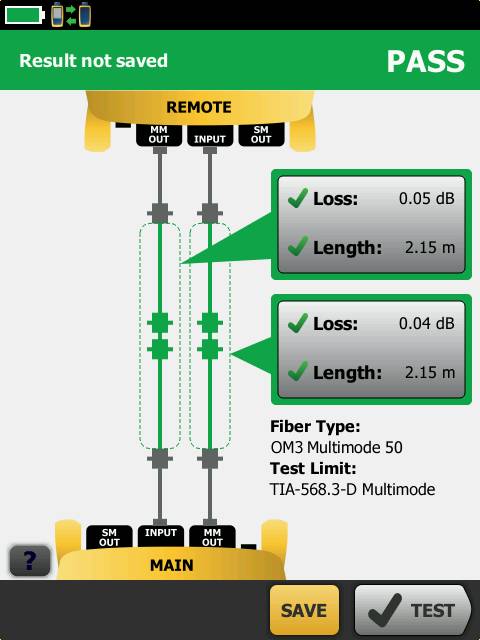

(请忽略这里连接器显示屏上所显示的数值，确保每根光纤的损耗都小于等于0.15dB。如此处所示，此处的损耗值是0.05dB和0.04dB，因此我们可以继续进行下一步)。
12、点击 SAVE (保存)，将这些 TRCs 都是小于等于0.15dB的结果记录在案，记得起个好记的名字以便将来可以找到。
13、当两根光纤的损耗值都小于等于0.15dB后，轻按 HOME 键并依次点击 SET REF > OK > SKIP WIZARD (忽略引导) > SET REFERENCE (设置参考值)：
14、参考值设定之后，断开主机和远程单元间的连接：
15、在主机和远程单元之间插入一对LC to LC测试参考线：
16、轻按 HOME (主界面) 并点击 TEST (测试) 选项，确保所报告的损耗小于等于0.15dB，否则就无法进行下一步：
17、点击 SAVE (保存)，将刚刚添加的“现场校准跳线”小于等于0.15dB的结果记录在案，记得起个好记的名字以便将来可以找到。
18、轻按 HOME (主界面) 并依次点击 SET REF > OK > SKIP WIZARD (忽略引导) > SET REFERENCE (设置参考值)。

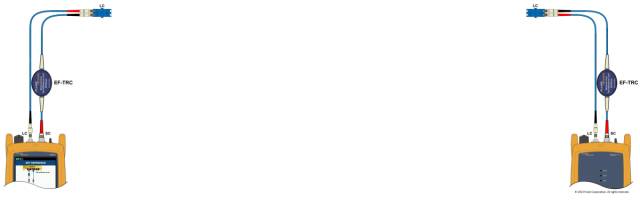

19、去掉刚刚插入的一对LC to LC 测试参考线：

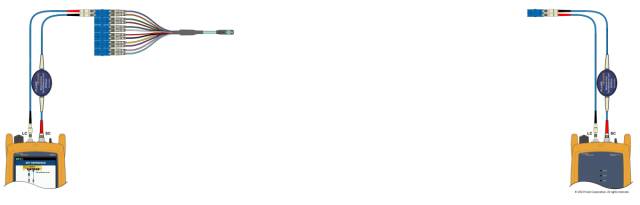

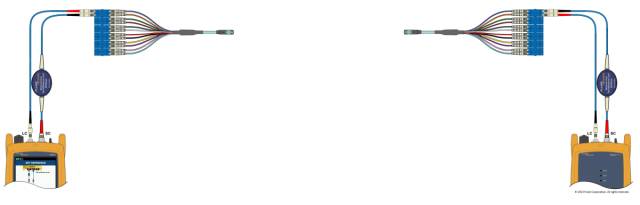

20、将一个 LC to MPO母头 的扇形光纤连接到主机：
21、将一个LC to MPO母头 的扇形光纤连接到远程单元：

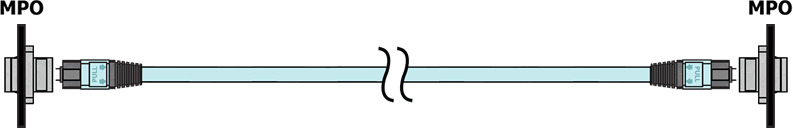

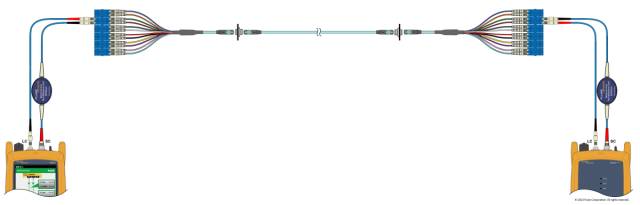

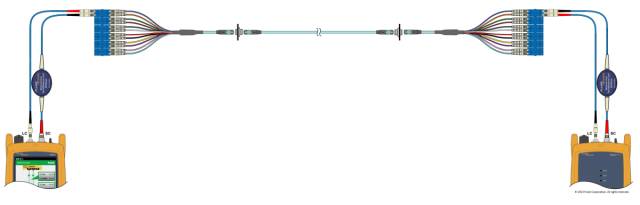

22、将您想要认证的MPO线缆连接进去：
23、点击 TEST (测试)。
24、点击 SAVE( 保存)来存储两根光纤的损耗值。
25、现在转到测试下一对光纤，完成后可同法测试所有的线对：
特别提示
* 在您去现场测试之前，请在办公室先反复练习这一测试方法，直到确保您对这一系列步骤十分熟悉。
* 请确保光纤平直的铺放在地面，避免光纤打折或者缠绕。
* 每进行500次测试请重新认证测试参考值，即重复第16步之前的步骤。重新认证的结果应记录下来。
* LC连接器的插入次数通常是500次。
* MPO连接器的插入次数通常在500到1000之间，您可以从供应商那里获得这一数据。
