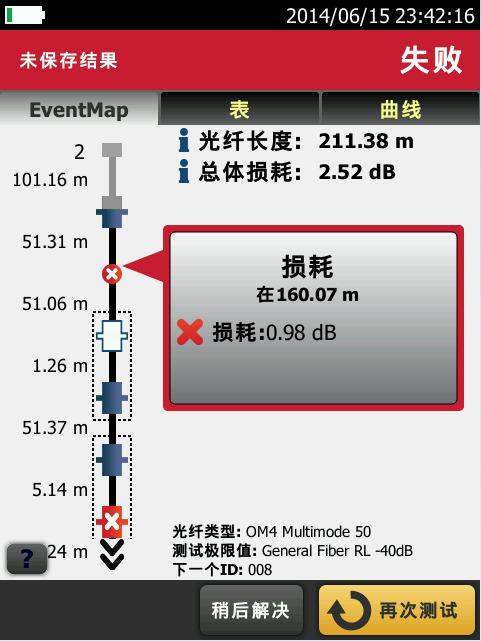

简洁的直线结构图
易懂易用
熔接点不合格(红色圆点，160.07米处)
连接点不合格(红色方块，51.24米处)

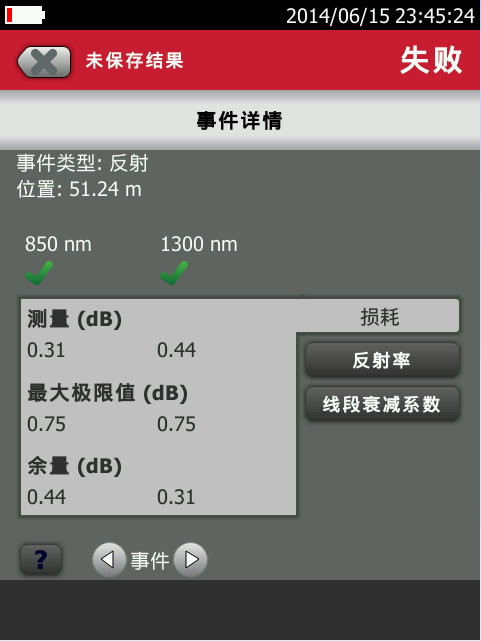

福禄克光纤测试仪OTDR结果解读-事件详情
点击事件可以逐个查看每个事件（损耗，反射率，线段衰减系数）

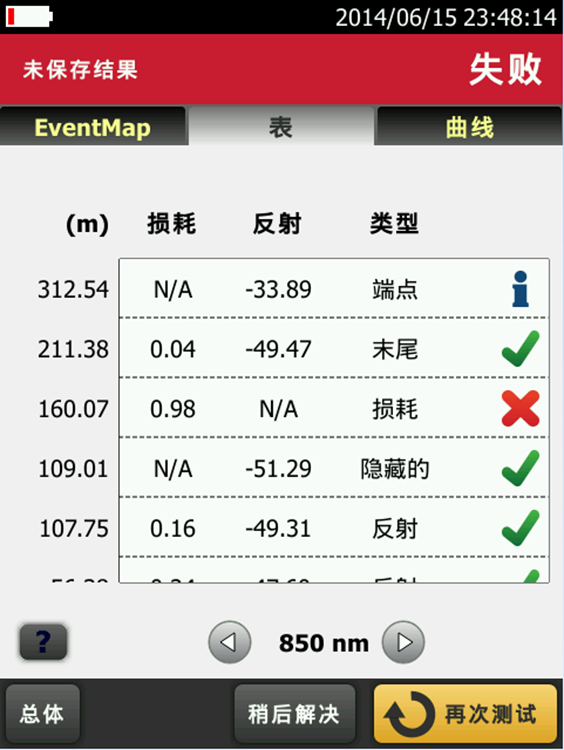

解读事件表
福禄克光纤测试仪OTDR结果解读-事件表
端点：指链路的远端(312.5米处)，反射值-33.89dB，不考察
末尾：仅指被测链路的末端(211.4米)，损耗0.04dB，反射-49.47dB
反射事件：通常是一个连接器(107.8米)，损耗0.16dB(含隐藏点损耗在内)，反射-49.31dB，
损耗事件：通常是熔接点(160.米)，损耗0.98dB，超标(0.75dB)，无反射，是一个熔接点或弯曲过度点
有一个概念叫做衰减死区，距离小于衰减死区范围的两个损耗事件将被合并看作是一个损耗事件。衰减死区越小，说明仪器的测试分辨能力越细致，定位故障能力越强。
隐藏事件：通常是短跳线(109米)，是一根1.25米的短跳线(109.01-107.75米)，总损耗(两端合计)0.16dB，两端反射分别是-49.31dB和-51.29dB。
还有一个非常重要的指标叫事件死区(又叫事件盲区)，它是指仪器能分辨两个紧邻反射事件的最短距离。靠的过近的两个接头(事件)且短于事件死区时将被看作是一个事件(例如一根短跳线的两个连接器将被看作是一个连接器)。这种现象中后一个无法被清晰测试“事件”就叫隐藏事件。
衰减测试需要彻底分开两个彼此靠近的事件才能清晰测试，而事件死区不用完全分开就能清晰地测试，所以衰减死区总是比事件死区长
整体：被测链路的起讫点是0~211.38米，103.35米~0米是发射补偿光纤，211.28米~312.54米是接收补偿光纤
补偿光纤的作用：
1）“看清”0米处链路首端的损耗和反射值，仪器测试口有测试盲区，需要避开
2）看清211.28米处链路末端的损耗和反射值，末端是“空气”，损耗和反射值会超大，此非真实值，故用接收补偿光纤仿真测试末端的质量

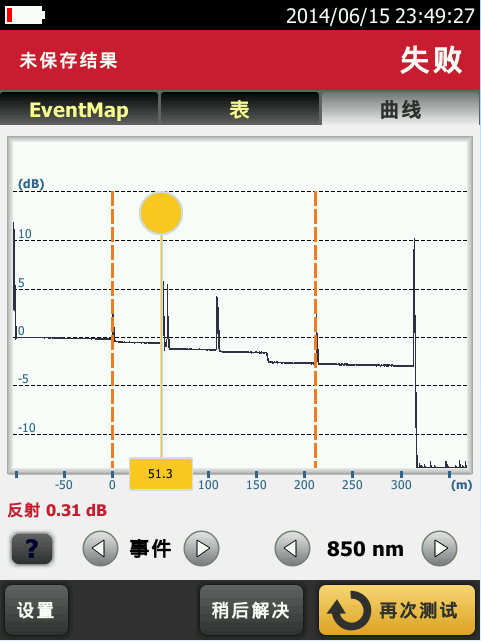

专业的OTDR曲线图
福禄克光纤测试仪OTDR结果解读-OTDR曲线图
OTDR曲线总体趋势是左高右低，总高差就是这跟光纤链路的总损耗值，图中的每个尖峰就代表一个“机械”连接器，尖峰前后的“高差”(左高右低)就表示此连接器的损耗值，优质连接器几乎看不出左右高差高差，尖峰的高度代表反射能量的强弱，太强的反射会造成误码率增加
多由脏污造成(少数由低等连接器选型不当引起)，每个“无尖峰跌落”就代表一个熔接点或者是光纤弯曲过度点
跌落的高度就是熔接点的损耗
