今天我们讲解两个反映线缆抗干扰能力的重要参数，这两个参数分别是：TCL横向转换损耗和ELTCTL等电平横向转换转移损耗。
在讲这两个参数之前，我们先需要思考一个基本问题，为什么用双绞线传输信号？

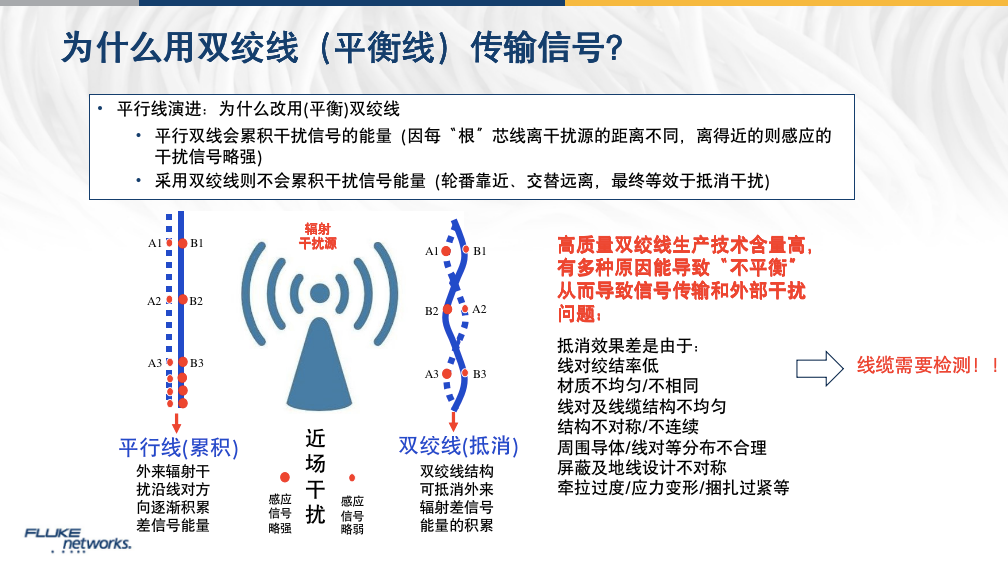

其实，双绞线才是真正的平衡传输线。为什么呢？大家在下图中可以看到，中间的表示为辐射干扰源，左边的为平行线示意。由于距离干扰源更近一点，蓝色线对中的实线芯线，将比虚线“积累”更多的干扰能量，我们用红色点代表干扰能量。我们注意到，蓝色实线上的红点“个头”略大，蓝色虚线上的红点个头则略小，这就造成线对末端的两根线上的干扰能量强度，积累后出现明显的“差信号”。 而右边的为改进性能而设计的双绞线，蓝色实线B和蓝色虚线A由于经常相对于干扰辐射源距离远近实现“换位”，即轮番靠近，交替远离。因此线对末端积累的差信号几乎为零，当然前提是线对完全对称，且绞结率足够高。以上就是双绞线能抵消外来干扰的原理。
为了让双绞线具有良好的抗干扰能力，首先两根双绞线的长度完全相等，特别是在传输高频信号时；其次，双绞线对的材质和结构尽量均匀、对称。这被称作传输线的平衡性能。传统的考察平衡性的参数有NEXT/FEXT，即近端串扰和远端串扰和 ANEXT/AFEXT，也就是外部近端串扰和外部远端串扰。这些参数主要考察不平衡造成的“线对间干扰”和“缆间干扰”。
