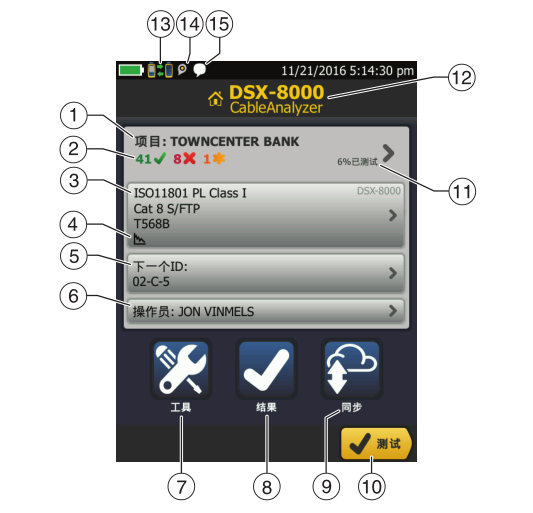

福禄克DSX系列测试仪属于新一代智能网络测试仪，轻轻触摸屏幕选项就可以进行设置，没有复杂的按键。主屏幕如下图显示重要测试设置。测试前，请确保这些设置正确。
①项目：项目包含作业设置，可帮助您监控作业状态。保存测试结果时，测试仪会同时将其存入项目中。轻触项目面板以编辑项目设置、选择不同的项目或建立新项目。
②显示项目测试结果摘要：
：通过的测试数。
：失败的测试数。
：整体出现边缘结果的测试数量。
③轻触测试或按
时，测试设置面板会显示测试仪将使用的设置。要更改这些设置，请轻触面板。
注意
即使未连接模块，仍可以对测试仪能使用的任何模块进行测试设置。
④图标显示 存储绘图数据的状态和AC布线图设置。
⑤下一个 ID： 下一个 ID 面板显示测试仪为要保存的下一个测试结果提供的 ID。
轻触 下一个 ID 执行以下任务：
•．输入 ID、在 ID 集中选择不同的 ID、选择不同 ID 集或创建新集。测试仪为在主屏幕上显示的项目添加您所创建的 ID和 ID 集。
•．打开或关闭 自动保存。
⑥操作员：执行作业人员的姓名。可输入 20 个操作员姓名。还可以为每位操作员输入电子邮件地址，操作员将使用此地址作为 ID登录 LinkWare Live。
⑦工具： 工具菜单使您能够设置基准、查看测试仪状态，以及设置语言和显示亮度等用户首选项。
⑧结果：轻触 结果以了解和管理保存在测试仪中的结果。
⑨同步：轻触 同步，将项目同步至 LinkWare Live。
⑩测试：轻触 测试，在测试设置面板中执行测试 （如图所示）。
⑪已完成项目的百分比。此百分比是用已保存结果所用的 ID 数量除以项目中已用 ID 和可用 ID 的总和所得出的值。ID 数量包括铜缆和光缆的 ID 数量。如果项目仅包含 下一个 ID 列表，则不会显示 % 已测试。
⑫连接至主机设备的模块类型。
⑬
测试仪链路接口适配器连接到远端上的适配器且远端开启时，将显示此图标。
仅限 DSX-5000: 当测试仪使用远程通信模式时，连接图标上的箭头呈橙色。⑭
LinkWare Live 账户的所有者启用测试仪上的资产管理服务时，会显示资产管理图标。
⑮
通话功能启用时，将显示此图标。要使用通话功能：
1 通过具有一个或多个良好线对的链路连接主测试仪和远端测试仪。
2 将头戴式耳机连接到测试仪上的耳机插孔。
3 按下一个耳机麦克风上
