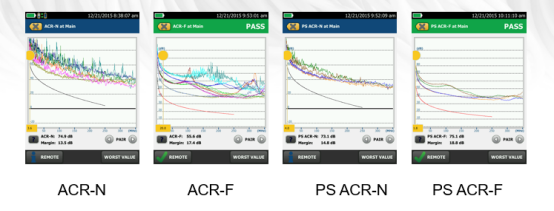

福禄克双绞线认证测试中的四个测试参数：ACR-N PS ACR-N;ACR-F和PS ACR-F。
ACR是一个缩写，全称为Attenuation-to-Crosstalk Ratio 意思为衰减和串扰的比值，类似于信号噪声比的一个概念。
从字面意思上就可以看出，这个参数是一个计算值，不是测试值。是由线缆的衰减和串扰计算得来。分贝数值是对数计算得来，在对数计算中，电压比相当于除法又即减法，故ACR是衰减和串扰的分贝差。它可以直观的反应出双绞线系统的有效的，可用的带宽是多少。

 ACR参数也分为近端衰减串扰比ACR-N和远端衰减串扰比ACR-F。我们先来看近端衰减串扰比ACR-F。

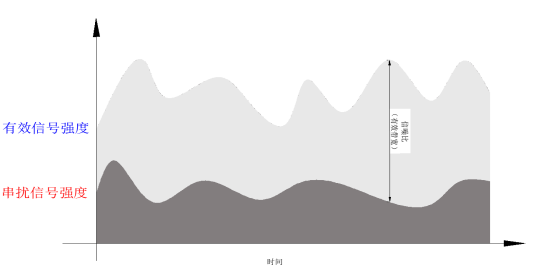

一对双绞线的接收的信号包含两个部分，一是对端发射过来的信号，这个信号要经过整条链路，所以会收到线对的插入损耗也就是衰减参数的影响，所以这个信号准确的来讲就是经过衰减的有用信号，二就是其他线对的串扰信号，包含近端串扰信号NEXT和远端串扰信号FEXT。还有其他的外来干扰的噪声信号，称为外部串扰，这里不做讨论。

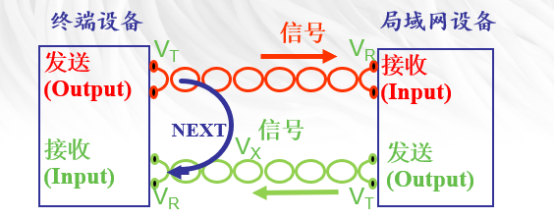

ACR-N是近端衰减串扰比，所以是衰减值比上近端串扰值得出。

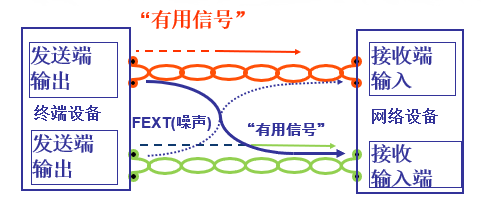

刚才我们提到了端口收到的串扰信号除了近端串扰还有远端串扰，干扰发生再整个链路中，信号会沿着线缆两个方向都会进行传输，传输到信号发射端会产生近端串扰NEXT，传输到信号接收端产生的就是远端串扰FEXT。

用来衡量远端串扰对有效信号影响的参数就是ACR-F。ACR-F的计算方法和ACR-N的计算方法类似，只是把近端串扰电平换为远端串扰电平就可以得到计算结果。

类似于NEXT和PS NEXT的关系，单纯的ACR-N和ACR-F也不能表示数据接收端口综合的信噪比。

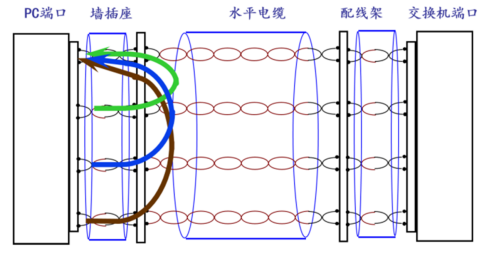

因为我们再计算的过程中只取了一对线缆的干扰电平，实际应用中每一对双绞线信号接收端口要收到其他三对线缆的干扰信号，那么PS ACR-N的计算是经过衰减的有用信号比上其他三对下线缆的干扰噪声总和，才能表示实际的可用带宽

那么取其他三个线对的近端串扰的参数相加计算得到的参数就是PS ACR-N。

同样的道理，远端的数据接受口也会收到来自发射端其他三个线对的远端串扰，取远端串扰参数相加计算得到的数值就是PS ACR-F。

线缆传输信号的过程中，我们当然是希望有用信号电平越大越好，噪声电平越小越好，那么ACR-N和ACR-F的数值当然也是越大越好的。在每个频点上计算的值离标准线越远越好，当测试曲线在某个频点上低于了标准线，那么就意味着该频点的信噪比不符合标准。

和大多数参数一样，信噪比相关的这四个参数也是线缆的两个方向都进行测试。TIA的标准中对信噪比没有做测试要求，所以测试结果中关于ACR的参数后面会有一个i，代表info提示信息的意思，不做判断。而ISO标准中则要求测试ACR，所以大家要特别留意这两类标准的测试参数的差别。

以上就是关于福禄克双绞线认证测试中关于信噪比的四个测试参数：ACR-N PS ACR-N;ACR-F和PS ACR-F的简单介绍，欲获得更多信息，您也可以关注我们的公众号。
