福禄克网络测试仪DSX CableAnalyzer 系列内置了数百种不同的测试限制，您可能想知道其中哪些使用的是工业以太网标准并可以在这些环境中使用。我们建议您咨询机器和线缆供应商以及自动化设备供应商，以便为您的设施设置正确的测试和测试限制。下面是福禄克网络测试仪DSX中根据工业以太网标准提供的一些测试限制。
第一个是测试信道的 TIA-1005 标准。这些测试限制适用于 Cat 5e、6 或 6A 的 TIA 1005-A 信道。您需要选择 MICE “E” 水平（1、2或 3）以根据横向变换损耗 (TCL) 测量来测试电磁敏感性。您也可选择 “+PoE” 或 “+All” 来启用更多测试。“+PoE” 测试包括一系列电阻测试，可以测试高接触电阻的点连接器，以避免它们在 MICE 2 和 3 环境中过早出现故障和间歇性问题。使用这些测试限制时需要使用 DSX 测试仪（型号 DSX-CHA004 或 DSX-CHA804）自带的信道适配器。这意味着 TIA-1005 测试是与信道配置相关的，也就是说，它不会测试链路末端连接器的性能。如果您是在现场端接这些连接器，这可能会不太合适。
第二套测试限制是以 ISO 11801-9902 技术报告为基础的。与 TIA-1005-A 限制不同，这些测试包含末端连接器的性能，因此又称“端到端链路”测试，您可在 DSX 测试限制中找到它们。与 TIA 限制相似，您可选择 Class D、 E、以及 MICE “E” 级。此外，您还需要设置链路中的互联数量（从二到六）。测试链路中的最后一个连接器需要与您测试的分类限制相应的跳线适配器（Cat 5e / Class D 为DSX-PC5ES，Cat 6 /Class E 为 DSX-PC6S，Cat 6A / Class FA 为 DSX-PC6AS）。ISO 11801-3 未来的修订将包含端到端链路，届时这些也会被加到 DSX 中。
第三套限制是为 PROFINET 连接设计的，可在 DSX 的“应用”组中找到它们。只有两个选项 – PROFINET 和 PROFINET 2prE2E（端到端）。但是这些测试使用信道适配器，因此它们不适合现场端接的末端连接器。

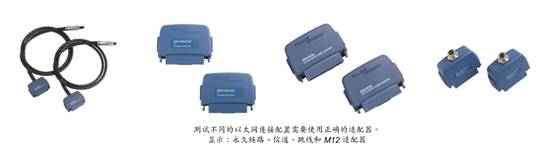

根据您选择的限制，您可能还需要设置插座配置：它是 TIA568A 还是 B 接线，仅两对，还是使用 M12 连接器（需要独立的适配器）。
------------------------------------------------------------------------------------------
