2019年度第二十届中国国际建筑智能化峰会北京站在北京国宾酒店成功举办。会上，福禄克网络技术专家魏乐女士与大家共同探讨《智能建筑中综合布线技术的发展和挑战》。
福禄克网络技术魏乐 魏乐提出，数据通信有无线和有线两种传输方式，而无线通信的背后还是要依托于光纤线缆等介质。当前整个信息通信环境都面临着网络速率提升和带宽提高的问题，因此信息传输依托的介质等级也在不断提高。福禄克网络作为专业的网络测试专家，依据不断发展更新的技术和相关标准，为综合布线系统的测试提供覆盖全生命周期的专业测试。
现在处于高速光纤时代，布线系统的测试要考虑更多层面。物理层依旧是网络的根基，根基不牢，即使在布线系统上配以更尖端，更强大的服务器，更快的交换机，也于事无补。
以下是魏乐女士的演讲内容。
魏乐：大家好，听了前面各位嘉宾关于光通信的网络，或者AIoT的介绍，我们发现无论是物联网还是信息通信网络，整体的环境就是速率的提升和带宽的提高，这就是我们要考虑的依托的介质等级也在不断提高。数据通信有两种传输，一种是无线，一种是有线。无线基本采用微波技术或者Wifi的技术，背后落地的时候还要回归线缆：高速的光纤。今天我们这个部分就来聊聊关于传输介质测试方面如何保障，以及测试技术的发展。
首先在万物互联时代，需要依托介质传输的领域大大增加，例如电话通信、电能传输PoE、家里的电视盒子BCT应用、安保系统，感测世界等方式变化巨大，应用也越来越广泛。因此，随着提供更高清的数据，更好的管理，更好的信号，保障更好的供电系统等需求增加，要求厂商的线缆产品等级和质量越来越高。

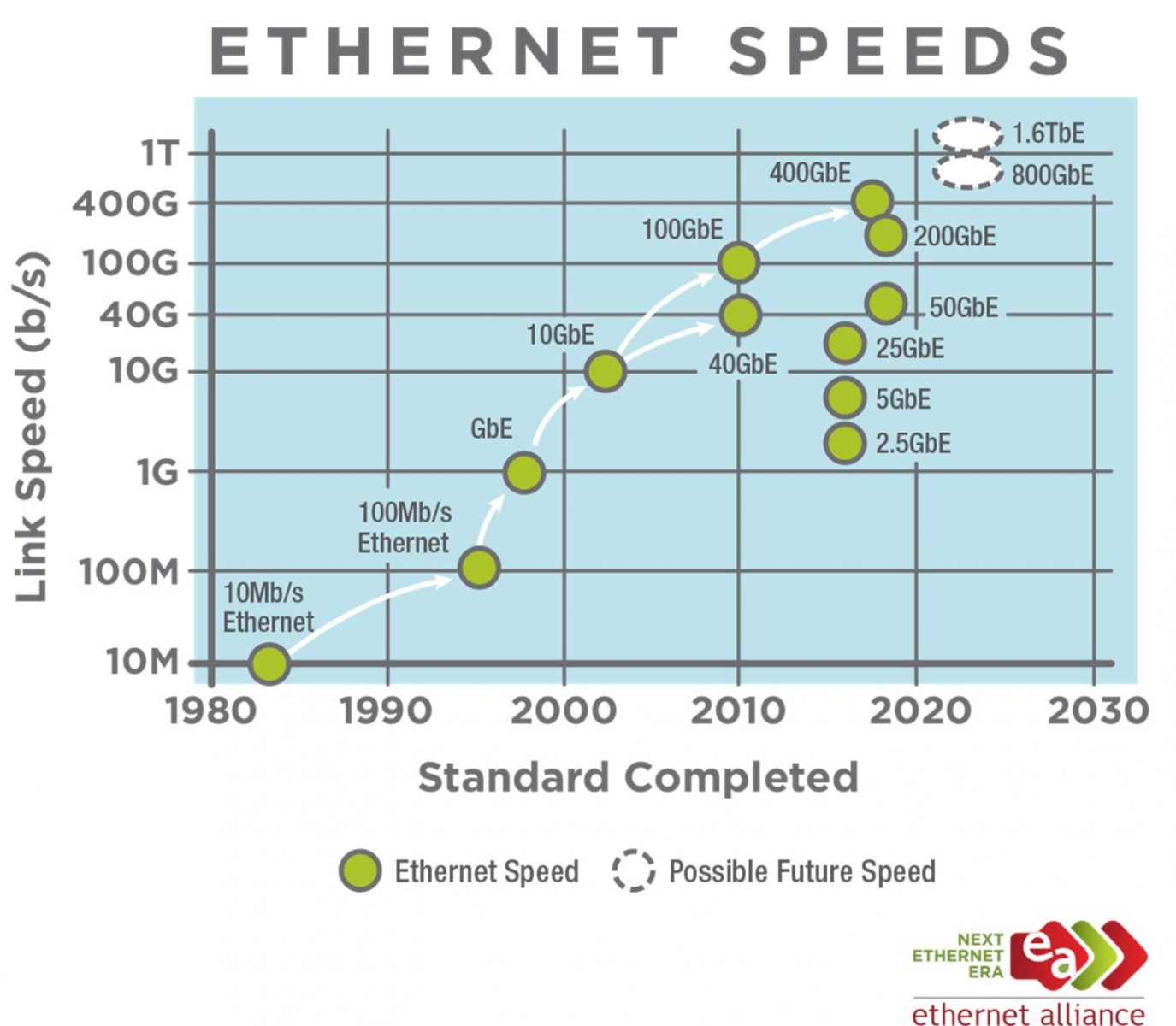

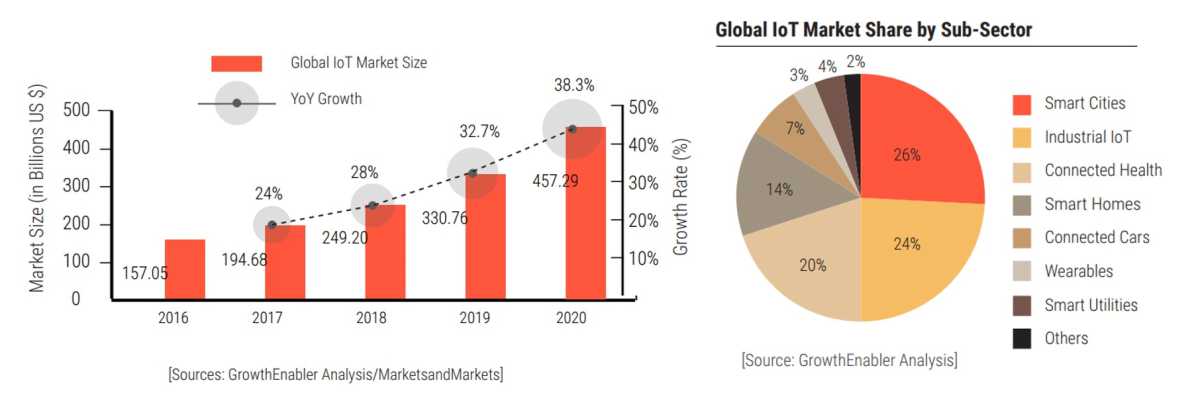

之前多位嘉宾也提到IoT领域，据第三方机构提供的调查数据显示，IoT增长非常快，其中最快的是工业以太网的领域，包括智慧城市、交通领域、能源等领域。根据以太网联盟的路线图可以看出，技术演变速度非常快，从2010年100G的时代到今年发布了400G标准，下一步行业趋势是往800G或者是1.6T的方向前进。如果增加带宽就会依据物理层实现更多的传输的能力，也就是要使用并行光纤。
总体来说以太网联盟的发展趋势是从低速到高速网的迈进，同时向工业互联的领域还要考虑电磁辐射，弱电的线缆在抗干扰方面的表现，这都是影响数据传输的关键因素。
在这样的大趋势之下，想要实现高速稳定的传输，就离不开网络测试，而准确的测试是依靠标准之上的，例如ISO/IEC 11801 第 3 版，ANSI/TIA-568.2-DISO等标准。
布线标准：ISO/IEC 11801 第3版的主要变化
在项目的设计阶段，或者是前期介入的时候，需要了解当前建筑的布线规范要求：
• 办公场所的最低要求是 E 级(6 类)电缆，但对于 1Gbps 以上的应用，应使用 EA 级(6A 类)电缆;
• 数据中心布线和分布式楼宇服务设施的最低要求是 EA 级(6A 类)电缆;
• 推出了 I 级(8.1 类)和 II 级(8.2 类)电缆。2GHz、30m、2 连接器通道;
• 新安装不再支持 OM1、OM2 和 OS1;
• SWDM应用增加了 OM5;(衰减降低3.5db/km->3db/km 850nm-880nm-910nm-930nm)
• OS1a 采用紧缓冲低水峰电缆;(OS1a衰减1db/km- OS2 0.4db/km)
• 现在规定数据中心内设备插座采用 12 芯和 24 芯 MPO;
• 长度测量以及损耗测量为标准规定项目;
ANSI/TIA-568.2-D 发布
• 取代旧 ANSI/TIA-568-C.2
• 全部更新，以反映现在和未来平衡双绞线铜缆的使用：
1、更改跳线测试编号
2、增加模块式插头端接链路，给出 3 个链路模型
3、通道、永久链路和 MPTL。
4、认可 28AWG 跳线-(22/26AWG,直径更小需要控制环路电阻，长度限制在15m)
优点(改善空气流通和电缆管理)>缺点(通道长度缩短到92m)
5、8 类布线成为主流
6、添加使用 PoE 时对 TSB-184A 的参考。

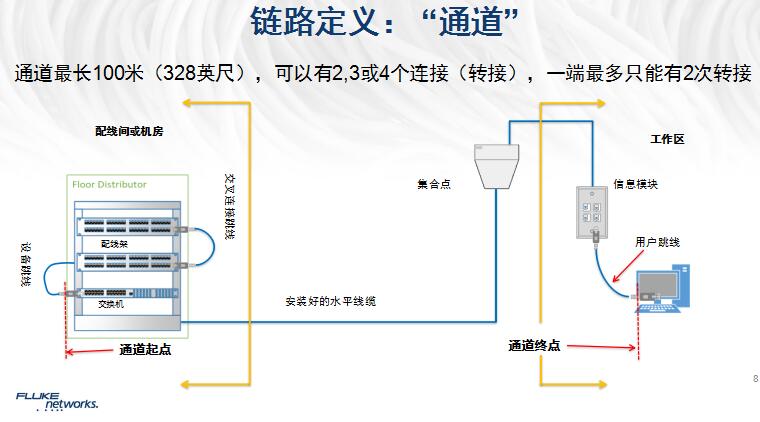

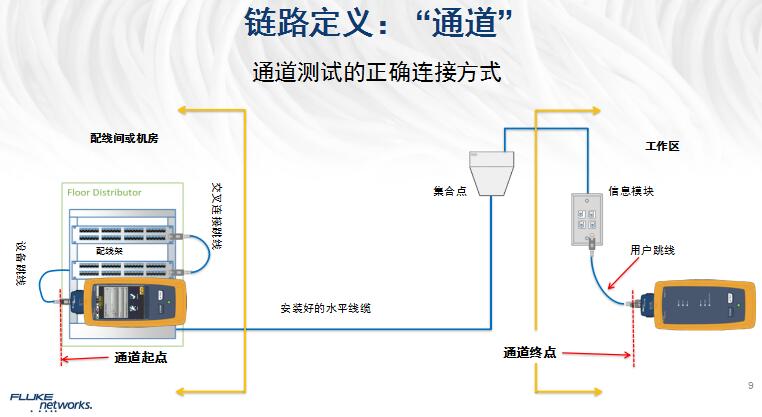

说完标准的变化，我们再来看看链路模型，做集成和验收测试的链路模型两种，以前是通过一种叫通道的方式，简单说是端到端，一头是设备，另一端是用户端。

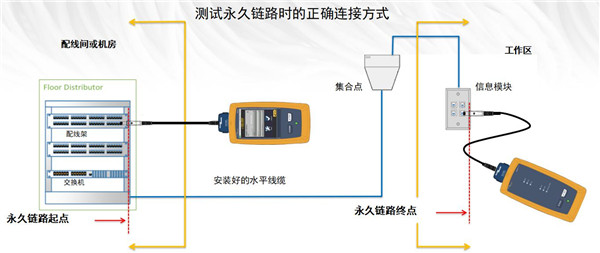

而如今，例如在一个新的机房大楼，跳线没有安装的时候，就可以通过永久链路的方式进行测试。永久链路是指布在产品里10年到20年不碰它的链路，就是从配线架的模块端到PC集合点的模块点，它跟通道的主要区别是首尾两端的模块是否引出了跳线。

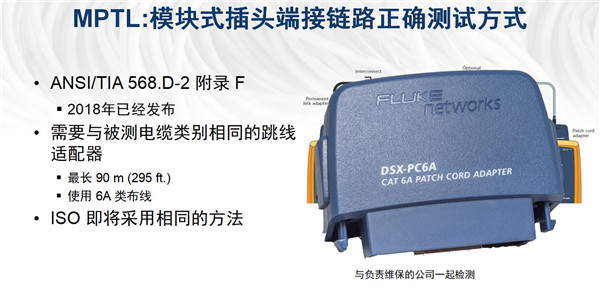

MPTL是最新兴起的链路模式，远端通常使用RJ45插头进行硬连接，用于CCTV和PoE无线接入点。它跟通道链路和永久链路都有很大的区别，它可能是从交换机为起0点，到对端的水晶头这里，如果把对端的水晶头回到终端产品设备时，你必须要清楚知道它的参数。
另外，在端面检测方面，越有经验的集成商做工程的时候发现查光纤的问题上，最常遇见、最花时间的就是清洁问题，这种情况下就要进行专业的光纤监测，而不能像过去擦一擦就直接用了，特别是如今的高速时代，清洁不到位，造成通信不稳定，会造成万兆以上的设备响应问题。
我们的布线系统要考虑很多新的层面，不光是传统的简单测试，因为现在面临的都是高速光纤的时代，这个时代如果基础设施不牢靠，再高的数据量，再万物互联，再核心的400G的网络，不都一定能够稳定的传输，所以物理层是最重要的。

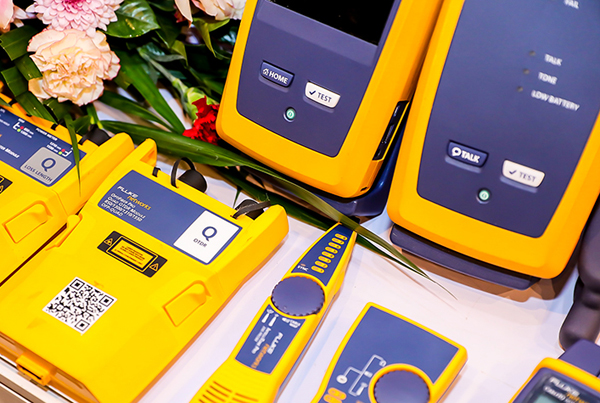

作为网络测试领域的专家，福禄克网络为安装和维护重要综合布线基础设施的专业人员提供认证，诊断和安装工具。福禄克网络在1992年来到中国，已经有20多年企业积累，主要的设备是测双绞线、光纤，铜缆、电话线等，为电气工程、数据中心运维人员、服务提供商、综合布线厂商等等客户提供专业的解决方案。谢谢大家。
