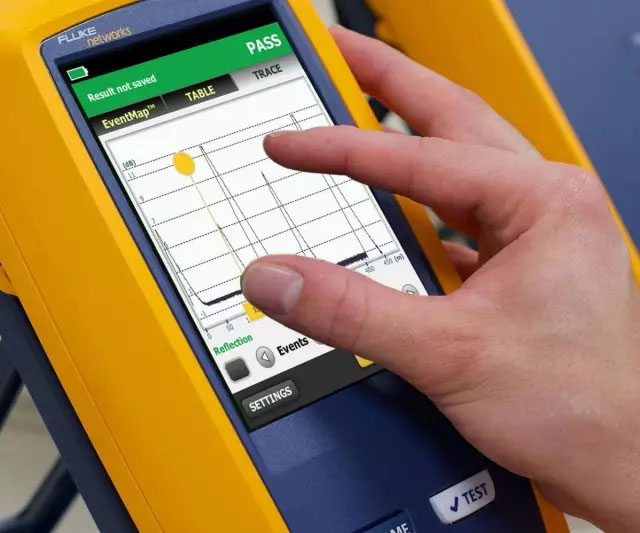

光纤测试仪器常见的有光功率计、光源和光时域反射计(OTDR)。测试的时候都要求使用跳线，以延长仪器测试端口的精度寿命；如果被测光纤中的光功率太强，则必须使用光衰减器先降低光功率，才能安全地进行测试；如果是OTDR，则被测光纤中不能有光功率射出，否则，OTDR内的检测器件容易损毁。
为什么要使用测试跳线？
光源等端口要求耦合精度很高，故插拔次数有一定精度寿命限制，不超过2000次。如果直接连接被测链路，频繁进行插拔，则仪器测试端口的精度寿命很快会“超标”， 据我们观察，有些检测人员一天就能测试超过1000根光纤。正确的做法是使用测试跳线(即TRC，也称测试参考跳线)，这样，频繁插拔磨损的就是测试跳线的一端，而不是仪器的测试端口。为了消除测试跳线本身的损耗，一般在测试前都要将TRC做一个“归零”(设置参考)处理，仪器在测试后会立刻自动扣除该测试跳线的损耗。
关于测试端口的精度寿命。举例说明：一大型光纤工程承包商，其检测人员每年连续测试时间为300天，每天平均测试1000根光纤，每天午休时会将仪器关机，拔出跳线，收起仪器。这样，每天仪器端口会有两次插拔磨损。假设某仪器端口精度寿命是2000次插拔，如果检测人员不用测试跳线而直接去测试的话，则每隔两天仪器就要送到厂家的维修服务中心去更换测试端口，否则精度达不到要求。这种使用方法在实际工作中是不可接受的。更换测试端口及其附件价格不菲。而使用测试跳线后，如果每天只插拔两次，则可以使用1000天(约三年)后才需要去检查是否需要更换端口。为保证测试精度，平时只需将归零不合格的测试跳线更换即可。
为何光功率计不能直接接入强光光纤进行测试？
为了保持精度，光功率计不能直接测试强光。如果直接连接到强光光纤，检测器件时间长后会烧毁。特别是单模光纤传输设备，为了传输距离远，设备上光模块的发光强度一般较强。如果直接短距离连接通讯设备，则可能烧毁通讯设备的接收器。如果直接连接光功率计，则可能烧毁光功率计的检测器件。正确做法是事先查阅光源的出光功率，如果较强，则因短距离光纤衰减量很小，检测时就必须在仪器前面加“光衰减器”后才能进行测试，以保证检测器件收到的光强度不超过其更大安全承受能力。光衰减器有固定光衰值的，也有可调光衰值的。
为什么不能将OTDR直接接有源光纤？
有源光纤是指被测光纤中有光功率射出，例如，对端有光模块在连接工作。OTDR是采用“接收反射回来的瑞利散射逆向光子的原理”来进行测试的。由于逆向光子能量非常弱，故OTDR的检测器件灵敏度比普通光功率计的检测器件高很多，因此也更不能经受强光照射，否则很容易被烧毁。因此，测试时要求对端光纤必须拔下或确保对端设备处于断电状态。同时，也要求对端拔下的光纤插头不要对着太阳光或灯光，这样会干扰测试。如果因为操作不当，对端光模块的光功率进入OTDR测试仪端口，则仪器会跳出“检测到光功率，请立刻拔下仪器”提示。所有OTDR厂家都有类似的提示或警示灯、警告音等。如果测试人员置之不理，不立即按照测试仪的提示操作，仪器内部的检测器件时间稍长会被烧毁而无法恢复。这种情况下，测试仪必须返厂修理更换受损部件。
------------------------------------------------------------------------------------------
