线缆认证测试仪 - 保证布线系统符合业界标准

认证仪器可以根据行业标准对线缆提供是否“通过”或“不通过”信息的工具。北美市场最受欢迎的行业标准组织是电信产业协会 (TIA)，该协会处理结构化布线的传输能力。在国际市场上，国际标准化组织的国际电工委员会 (ISO/IEC) 为电信线缆创建并且维护各种标准。为规范国内综合布线系统的验收，参考有关国外和国际标准，制定了国家标准，现最新实行标准为GB/T50312-2016.

认证测试工具可以确定通路符合TIA、ISO、国标标准，例如 6 类或 E 类，这些标准是与具体网络技术无关的。这使其更加“面向未来”，因为可以根据这些标准的设计出现新网络技术，从而能够被安装的认证线缆所支持。线缆认证是许多结构化布线制造商在为新的布线安装提供保修前必须完成的最后步骤。福禄克DSX2-5000网线测试仪是专业数据安装人员以及 LAN 网络基础设施工作人员的极佳选择。

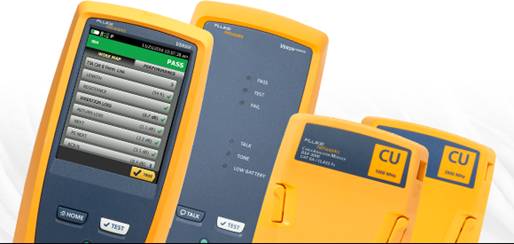

福禄克DSX2-5000网线测试仪工作原理：福禄克DSX2-5000网线测试仪分为主端和远端，通过发射测试信号，检测线缆各项参数符不符合标准。信号从A端到B端，必然产生干扰，衰减等问题，我们通常用各种参数来衡量线缆质量。各种标准中参数不一，主要参数如下：

双绞线是数据电缆的最基本结构。内含“一对”双绞线的电缆常用于总线，是构成(工业)现场总线、设备(控制)总线的最基本使用形式。内含“两对”双绞线的数据电缆既常用于工业以太网和现场双总线，用于 10/100Base-T 常规以太网。通常我们所说的网线是4对双绞线，能传输100Mbps以上的数据以太网数据线缆。

下面介绍各个测试参数，本文先介绍布线图，长度

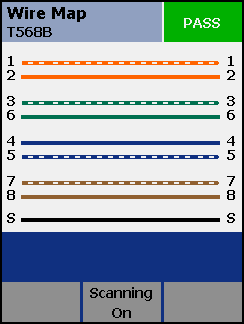

布线图通常就是我们所说的线序，通常国内T568B，国外T568A，也可以自定义线序。

568B

橙白——1，橙——2，绿白——3，蓝——4，蓝白——5， 绿——6，棕白——7，棕——8

568A

绿白——1，绿——2，橙白——3，蓝——4，蓝白——5， 橙——6，棕白——7，棕——8

长度测试

网线长度测试这会用到 时域反射技术(TDR=Time Domain Reflection)，也就是回声/回波测试技术 — 一种利用反射能量进行分析的测试技术。当你在空旷的大厅中大喊一声时，你会听到回声，厅越大听到的回声的时间也越长，而且还不止一声。如果手里有一只秒表，你甚至可以根据听到回声的时间差来粗略推算出大厅的空间长度(已知：声波的速度是340m/s)，这就是回声技术的最简单应用。这一招用的最好的是蝙蝠和海豚，他们就是用自身的超声波“声纳”来实现对“移动食物”的回声定位的。同样地，军事上用雷达来探测飞机的距离时也是使用的 TDR 技术：雷达天线向空中辐射电磁波脉冲，遇到远处的飞机后电磁波就会被飞机的金属蒙皮反射回来，飞机离得越远，信号反射回来的时间就越长，飞机离得越近，则反射回来的时间越短。雷达天线接收到这个反射信号脉冲后就能根据此脉冲往返的时间自动计算出飞机和雷达之间的距离，并直观地显示在雷达屏幕上(已知：电磁波速度为 30 万公里/秒)。同样的军事用途还有潜艇使用的声纳和医用 B 超，也都是用超声波 TDR来测距和定位、分析目标的。

测试网线长度也是使用同样原理的 TDR 技术：仪器向双绞线的线对中发送一个很窄的电脉冲信号(窄方波)，当这个信号到达网线对端时，因为对端开路(阻抗突然变为无穷大)窄脉冲就会被反射回来，仪器记录并计算接收反射脉冲的时间，网线越长，脉冲一个来回的时间就越长，据此就可以算出网线的长度，并显示到仪器屏幕上(例：电磁波在铜线中的速度大约是在真空中速度的 69%左右浮动)。细心的人还会发现，测试结果中列出的网线长度每一对都是不一样的(四个线对四个长度)。为什么会这样呢？这是因为每对双绞线的绞结率是不一样的，绞得密的双绞线就会长一些，绞得稀的双绞线就会短一些。这样，四对双绞线就有四个长度结果。那么，网线的长度是以其中哪对双绞线的长度来代表的呢？请记住，标准当中一般以最短的那对双绞线的长度来代表整根网线的长度。

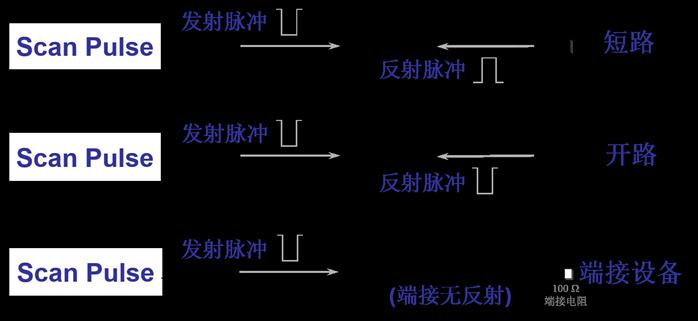

 长度测试原理：时域反射 TDR 法(线对中输入窄脉冲信号) – 还可定位开路、短路位置

本文先介绍这两个参数，后续介绍敬请关注网站更新。
