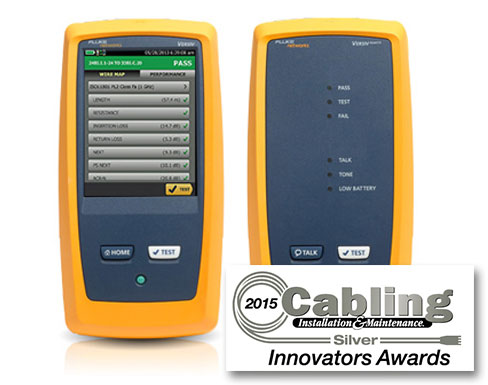

FLUKE福禄克DSX-8000线缆测试仪

FLUKE福禄克DSX-8000线缆测试仪加速铜缆认证测试过程中的每一个步骤

  • Versiv™ 的模块化设计支持铜缆认证、光纤损耗认证、OTDR 测试以及光纤端面检查
  • 超快的速度，支持 Cat 6A、8、FA I/II 级和所有现行标准
  • ProjeX™ 系统可管理作业要求以及从项目设定到系统验收的整个流程，进而确保正确完成所有测试任务
  • Taptive™ 用户界面可简化设定过程并消除其间可能出现的错误
  • 分析测试结果并使用 LinkWare™ 管理软件创建专业的测试报告
  • 以图形方式显示故障源，包括串扰、回波损耗和屏蔽层的故障，以便更快进行故障排除
  • Intertek 认证 符合 TIA Level 2G – 严苛的精度要求
  • 获得了世界范围内布线供应商的认可
  • 内置外部串扰 (AxTalk) 测试功能
  • 兼容 Linkware™ Live。Linkware Live 可轻松地跟踪工作进展、实时访问测试结果以在现场快速修复问题，并可方便地将测试结果从测试仪传输和整合到 LinkWare™ PC Cable Test Management Software。

DSX CableAnalyzer 系列铜线测试解决方案支持对高达 40 千兆以太网部署的双绞线布线进行测试和认证，并且可以应对任何布线系统，无论是 Cat 5e、6、6A、8 还是 FA 和 I/II 级，都不在话下。电缆认证是从系统设计开始到系统验收为止的整个过程的有机组成部分。该过程的执行速度越快，您能得到的利润就越高。遗憾的是，有许多因素会降低该过程的速度 － 测试仪设置错误、测试限值错误、等待高技能技师分析或解决故障、错误理解结果以及生成了客户无法理解的测试报告。

FLUKE福禄克DSX-8000线缆测试仪作为 Versiv 布线认证产品系列的一员，DSX CableAnalyzer 系列可提供准确、完全无误的认证结果。安装过程中会有许多团队参与其中，采用不同种类的材料以及要求进行多种测试。赢利与否只有几个百分点的差别。DSX 可对铜缆布线进行认证，符合包括 Level VI/2G 精度要求在内的所有标准，使工作更加容易管理，且能够提高系统验收速度。它并不是仅为专业技师和项目经理而设计的。各种技能水平的人员均可用其来改善设置、操作、测试报告的过程并同时管理多个项目。

FLUKE福禄克DSX-8000线缆测试仪独特功能：

  • 与过去使用的电缆测试仪相比，Versiv 通过加速测试过程的每个步骤，使用户完成更多作业
  • LinkWare Live 云服务使项目经理可以远程设置测试仪、监控工作进展，甚至可以使用任意智能设备定位测试仪
  • ProjX™ 管理系统可以简化从初始设置到系统验收整个过程的各项工作。它避免了一些冗余步骤，并可确保所有测试每次均能一次性正确完成
  • Taptive™ 用户界面使各种技能水平的技术人员都能轻而易举地完成高级数据分析、轻松地进行设置和操作
  • LinkWare PC 管理软件可提供测试结果分析和专业的测试报告
  • DSX 通过专用诊断功能（用于定位故障的简单测试）减少修复布线故障所需的时间
线缆类型
屏蔽和非屏蔽的双绞 LAN 布线 TIA Cat 3、4、5、5e、6、6A、8：100 Ω
ISO/IEC Class C、D、E、EA、F、FA 和 I/II：100Ω 和 120Ω
标准链路接口适配器
永久链路适配器 插头类型：屏蔽的 RJ45
可选插头类型：Tera（仅限 DSX-5000，DSX-8000 版本将于 2017 夏季推出）
通道适配器 插座类型：屏蔽的 RJ45
可选插座类型：Tera（仅限 DSX-5000，DSX-8000 版本将于 2017 夏季推出）
测试标准
TIA Cat 3、4、5、5e、6、6A、8，符合 TIA 568-C.2 标准
ISO/IEC Class C 和 D、E、EA、F、FA 及 I/II 认证，符合 ISO/IEC 11801:2002 标准及其修订内容
频率 DSX-8000：2000 MHz；
DSX-5000：1000 MHz
一般规格
自动测试速度 DSX-8000：5e 或 6 类/Class D 或 E 的全双向自动测试：7 秒。完整的双向 6A 类/ EA 级自动测试：8 秒。完整的双向 8 类自动测试：16 秒
DSX-5000：5e 或 6 类/Class D 或 E 的全双向自动测试：9 秒。完整的双向 6A 类/ EA 级自动测试：10 秒
支持测试参数（测试参数的数量及测试的频率范围由所选择的测试标准决定） 接线图、长度、传播延迟、延迟偏差、直流环路电阻、对间电阻不平衡、对电阻不平衡、插入损耗（衰减）、回波损耗 (RL)、共模回波损耗 (CMRL)、近端串扰 (NEXT)、远端串扰 (FEXT)、衰减串扰比 (ACR-N)、ACR-F (ELFEXT)、ACR-F 功率和 (ELFEXT)、NEXT 功率和、ACR-N 功率和、线外 NEXT 功率和 (PS ANEXT)、线外 NEXT 远端衰减比功率和 (PS AACR-F)、共模-差模 NEXT (CDNEXT)、横向变换损耗 (TCL)、等水平横向变换传输损耗 (ELTCTL)、整个布线路径中的屏蔽层通断性
输入保护 能经受持续的电话电压和 100 mA 的过流。在 ISDN 上偶尔发生超压现象不会造成损坏
显示屏 5.7 英寸 LCD，具有感应电容触摸屏
箱包 由减震材料包覆成型的耐冲击性塑料箱
体积 已安装 DSX 模块和电池的 Versiv 主机：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米）
重量 已安装 DSX 模块和电池的 Versiv 主机：3 磅，5 盎司 (1.28 kg)
主机与远端： 锂离子电池组，7.2 V
典型的电池寿命： 8小时
充电时间* 测试仪关：电量从 10% 充到 90% 需 4小时
所支持的语言 英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、简体中文、韩文、俄文、繁体中文、捷克文、波兰文、瑞典文、匈牙利文
校验 维修中心校验周期为一年
环境规格
操作温度 32°F 至 113°F（0°C 至 45°C）
贮存温度 -22°F 至 +140°F（-30°C 至 +60°C）
工作相对湿度 0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C）
0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C）
振动 随机、2 g、5 Hz-500 Hz
冲击 1 米跌落试验（无论是否带有模块和适配器）
安全 CSA 22.2 No. 61010, IEC 61010-1 第 3 版
操作高度 13,123 英尺 (4,000 m)
10,500 英尺（3,200 米），含交流适配器
EMC EN 61326-1
性能规格**
DSX-8000 8 类测试模式（或更低链路类别） ANSI/TIA-1152 Level 2G
Class I/II 测试模式 提议标准 IEC 61935-1 Ed. 5 Level VI
DSX-5000 6A 类/ EA 级测试模式（或更低链路类别） 高于 TIA 1152 IIIe 级要求以及 IEC 61935-1 的 IV 级要求。
FA 级测试模式 高于 IEC 61935-1 第四版草案中的 V 级要求。
双绞线布线1的长度
  不带远端 带远端
范围 800 m (2600 ft) 150 m (490 ft)
分辨率 0.1 m 或者 1 ft 0.1 m 或者 1 ft
精度 ± (0.3 m + 2 %)；0 m 至 150 m
± (0.3 m + 4 %)；150 m 至 800 m		 ± (0.3 m + 2 %)
传输延迟
  不带远端 带远端
范围 4000 ns
FLUKE福禄克DSX-8000线缆测试仪型号
型号/名称 说明
DSX-8000 CableAnalyzer DSX-8000 有 2 种版本：无线和非无线。DSX-8000 的无线版本含有 LinkWare Live WiFi 适配器，以下国家可以使用。非无线版本不含 WiFi 适配器，适用于 WiFi 适配器尚未通过认证的国家或不希望接收 Wi-Fi 适配器的客户。
DSX-8000-W

DSX-8000-W 1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、WiFi 适配器、校准说明和入门指南。

DSX-8000-W/GLD

DSX-8000-W 提供 1 年期金牌产品支持（仅限美国和欧洲。欧洲订购：DSX-8000-W INT/GLD）。


DSX-8000

配置同 DSX-8000-W，不含 WiFi 适配器

DSX-8000-OI-W

DSX-8000OI-W 1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、OptiFiber Quad OTDR 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤—50 µm、2 根 SC/LC 单模接入光纤—9 µm、USB 光纤检查视频探头及 4 个端头、LC/LC Simplex 适配器、WiFi 适配器、校准说明和入门指南。

DSX-8000OI-W/GLD

DSX-8000 OI -W 提供 1 年金牌支持服务（仅限美国和欧洲。欧洲订购：DSX-8000OIWINT/GLD）。
DSX-8000OI 配置同 DSX-8000OI-W，不含 WiFi 适配器。

DSX-8000QI-W

DSX-8000QI-W 1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、USB 视频检查探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 携带包、WiFi 适配器、校准说明和入门指南。

DSX-8000QI-W/GLD

1 年期金牌产品支持，适用于 DSX-8000QI-W （仅限美国和欧洲。欧洲订购：DSX-8000QIWINT/GLD）。
DSX-8000QI 配置同 DSX-8000QI-W，不含 WiFi 适配器。

DSX-8000QOI-W

DSX-8000QOI-W 1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber Quad OLTS 模块、OptiFiber Quad OTDR 模块、CAT 8/I 级永久链路适配器套装、CAT 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、硬携箱、USB 接口电缆、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个一键式清洁器 (1.25/2.50 mm)、SC/SC Simplex 适配器、2 根 SC/LC 多模接入光纤 — 50 µm、2 根 SC/LC 单模接入光纤 — 9 µm、USB 光纤检查视频探头及 4 个端头、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、WIFI 适配器、校准说明和入门指南。

DSX-8000QOI-W/GLD

年期金牌产品支持，适用于 DSX-8000QOI-W（仅限美国和欧洲。欧洲订购：DSX-8000QOIWINTGLD）。
DSX-8000QOI 配置同 DSX-8000QOI-W，不含 WiFi 适配器。

DSX-8000-PRO

DSX-8000-PRO-W Versiv Professional 工具包，包括 DSX-8000 CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件，含 WiFi 适配器。

DSX-8000-PRO-W/GLD

1 年期金牌产品支持，适用于 DSX-8000-PRO-W （仅限美国和欧洲。欧洲订购：DSX-8000PROWINT/GD）。
DSX-8000-PRO 配置同 DSX-8000-PRO-W，不含 WiFi 适配器。

DSX-8000-MI-W

DSX-8000MI-W 1 套 Versiv 主机和远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、(2) 个 CertiFiber 多模 OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、USB 接口电缆、Versiv 开源软件 CD、(2) 个通用耦合器、(2) 个AxTalk 终端器、USB 视频检测探头及 4 个端头、(2) 个一键式清洁器 (1.25/2.50 mm)、(2) 个 LC/LC Simplex 适配器、SC/LC EF兼容 MM TRC 工具包 50 µm、TRC 便携包、WiFi 适配器、校准说明和入门指南。

DSX-8000MI-W/GLD

1 年期金牌产品支持，适用于 DSX-8000MI-W （仅限美国和欧洲。欧洲订购：DSX-8000MIWINT/GLD）。
DSX-8000MI

配置同 DSX-8000MI-W，不含 WiFi 适配器。

DSX-8000 附加工具包

DSX-8000-ADD (2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、校准说明和入门指南

DSX-8000-ADD-R 1 个 Versiv 远端单元、(2) 个 DSX-8000 CableAnalyzer 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、校准说明和入门指南

DSX-8-CFP-Q-ADD/R 1 个 Versiv 远端单元、(2) 个 DSX-8000 电缆认证分析仪模块、(2) 个 CertiFiber Quad OLTS 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、(2) 条手带、(2) 条肩带、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 端接器、(2) 个 LC/LC Simplex 适配器、SC/LC EF 兼容 MM TRC 工具包 50 µm、SC/LC SM TRC 工具包、TRC 便携包、校准说明和入门指南。

DSX-8000-OFP-Q-ADD (2) 个 DSX-8000 CableAnalyzer 模块、OptiFiber Quad OTDR 模块、Cat 8/I 级永久链路适配器套装、Cat 8/I 级通道适配器套装、(2) 个耳机、便携包、Versiv 开源软件 CD、(2) 个交流电充电器、(2) 个通用耦合器、(2) 个 AxTalk 终端器、2 根 SC/LC 多模接入光纤 — 50 µm、2 根 SC/LC 单模接入光纤 — 9 µm、 (2) OTDR 悬挂带和磁铁、SC/SC Simplex 适配器、LC/LC Simplex 适配器、校准说明和入门指南。




配件
型号/名称 说明
DSX-8000 附件

DSX-PLA804S DSX-8000 Cat 8/I 级永久链路测试适配器套装
DSX-CHA804S DSX-8000 Cat 8/I 级通道测试适配器套装
