掌握更高效率的 MPO 检测
从完整干线移动到各个端面，通过实时视图了解端面总体详情
与 Versiv/LinkWare 集成，方便操作和文档管理，或与手机集成以进行测试和共享*
短短数秒即可自动得出“通过/失败”结果
多个自动对焦/自动对中摄像机，可实时成像
坚固耐用，符合人体工程学设计，配有方便的防护套
支持一或两排 8,12 或 16 UPC 或 APC 连接器以及单光纤*。
FI-3000 FiberInspector Pro 提供了广泛的功能，让您可以轻松且高效率地测试 MPO 光纤干线。多摄像机设计可提供快速实时视图，让您使用简单的触摸屏手势即可实时从整个干线移动到各个端面。短短数秒即可自动得出“通过/失败”结果。将结果保存在手机上并通过短信或电子邮件分享，也可使用业界领先的 LinkWare 平台保存完整的项目报告，包括铜缆、光纤损耗、OTDR 和端面图像*。紧凑、符合人体工程学的设计和自动对焦，让您可以舒适地测试成百上千的线缆或端口。 *单光纤和 Versiv 支持将于 2019 年下半年推出。
“数据中心和光纤到户/办公室或天线 (FTTx) 的高密度网络的发展推动着 MPO 技术的普及。人眼看不到的细微灰尘却可能导致光纤连接发生间歇性错误甚至完全失效。所以要在连接之前检查每个光纤连接 – 哪怕是直接来自工厂的线缆。” - Mike Hughes，产品管理副总裁，US Conec公司。该公司是高密度光学互连开发和供应领域的全球领导者，也是MTP® 高性能 MPO 连接器的发明者。
1.可更换式探尖支持一或两排 8、12 或 16 UPC 或 APC 连接器以及单光纤*
2.PortBright™ 照明，适合光线较暗或密集的接线板
3.带系绳的保护罩 *Single fiber support available second half 2019

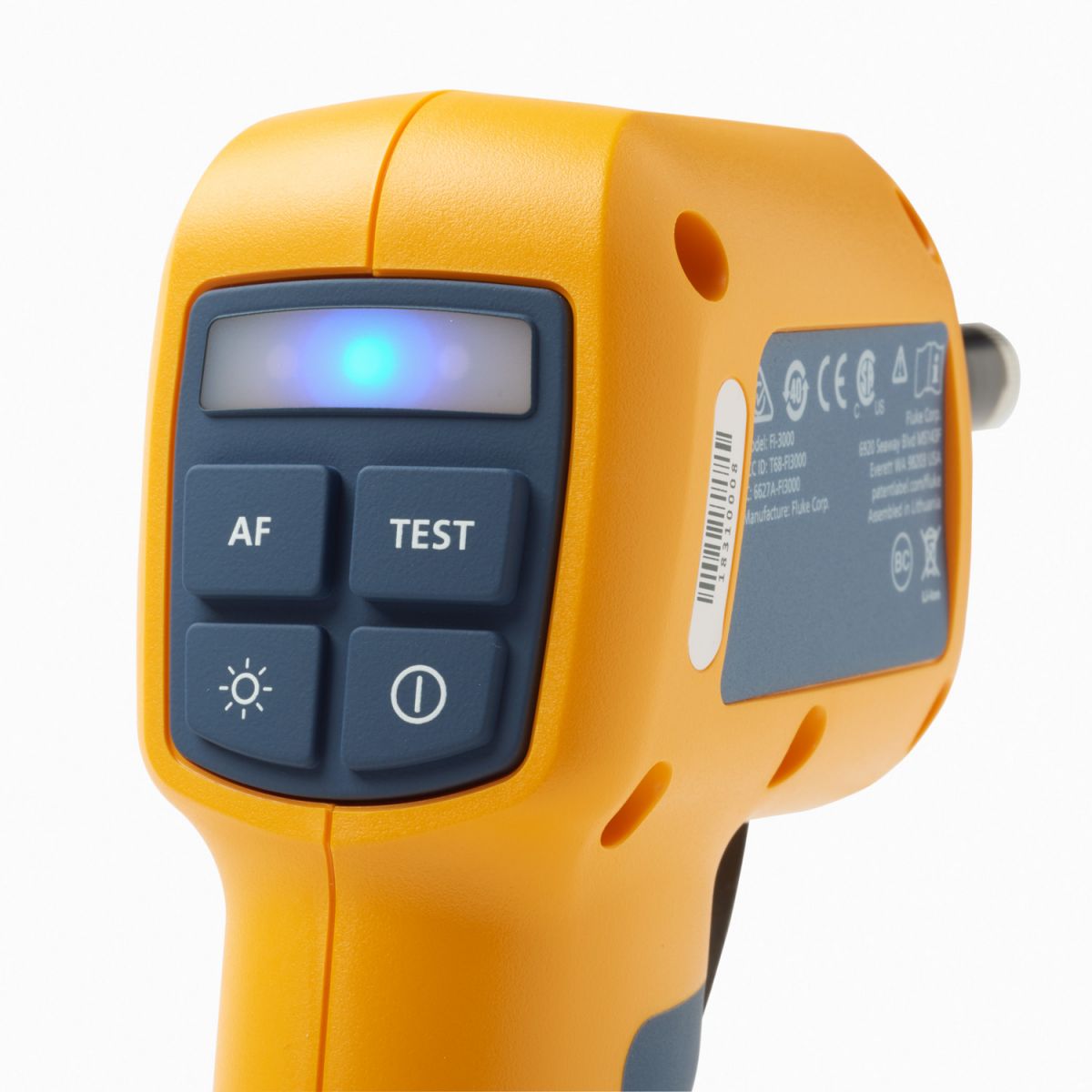

4.自动聚焦控制
5.PortBright 开/关
6.LED 指示通过/失败和 Wi-Fi 连接
7.无需连接 Versiv 或智能手机即可开始自动测试
8.自动关机延长电池寿命
9.符合人体工程学设计，适合检查线缆或端口
10.坚固耐用型设计，适合长期现场使用
11.USB 端口，可为锂离子电池充电或连接 Versiv。
1、有自动聚焦和自动对中功能的实时视图可为您提供实时可见性
将连接器插入 FI-3000，轻触自动对焦按钮，实时视图功能可立即显示光纤端面的实时图像 - 无需额外的设置或处理时间。双摄像机提供整个端面的整合视图。使用简单的手势放大感兴趣的部分、平移查看整个连接器，或点击特定光纤的图像以查看详细视图。
2、短短数秒即可自动完成 MPO 主干和端面的“通过/失败”测试
手动检查 MPO 连接可能很慢并会出现人为错误。手动跟踪连接器中的多个光纤端面很可能会漏掉其中一个或多个端面。FiberInspector 的自动测试模式可检查连接器中的所有光纤端面，根据 IEC 61300-3-35 行业标准对其进行分级，每根光纤在不足两秒内即可完成总体“通过或失败”测试。可以使用手势的用户界面可以方便地从摘要视图切换到详细视图。
3、测试结果使用图形显示问题区域
端面未通过测试时，FI-3000 会显示哪些光纤未通过测试，并突出显示导致失败的区域，包括污染、坑、碎片和划痕。通过了解故障原因，用户即可确定所需的清洁类型或连接器是否已经损坏到无法修复的境地。

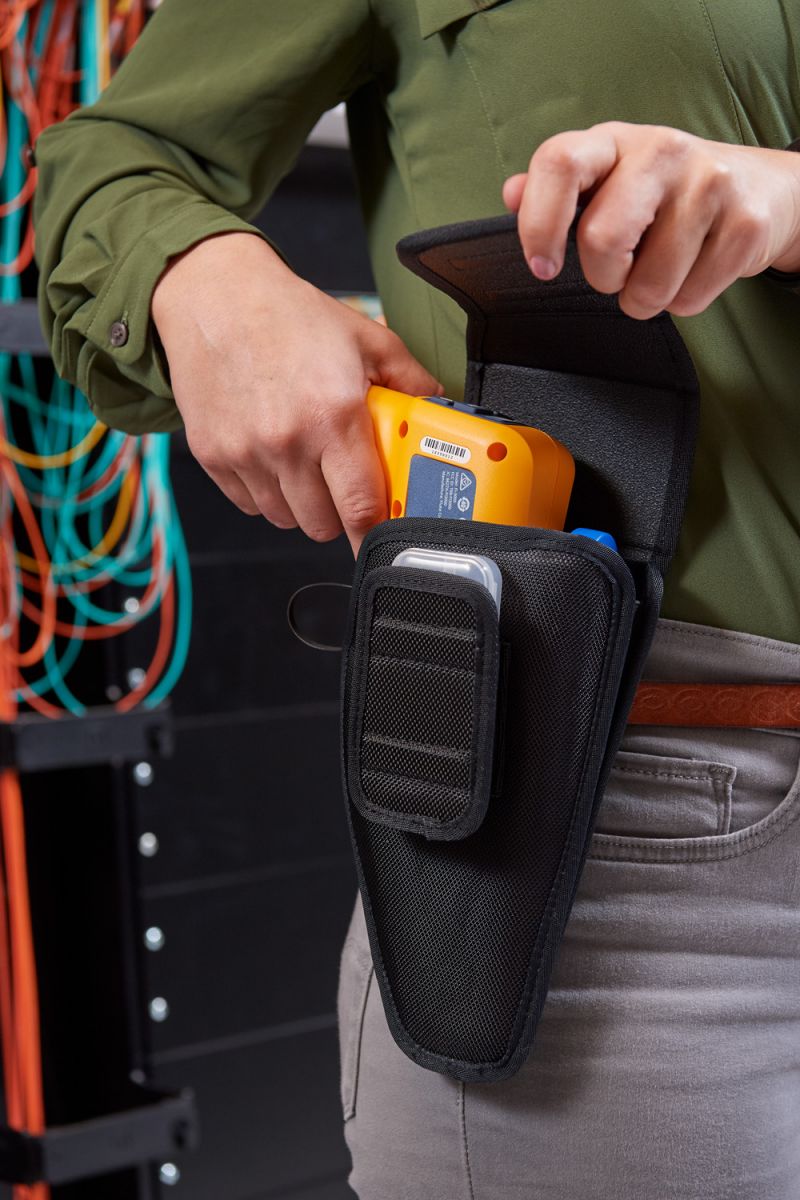

4、轻巧的人体工程学设计，带防护套
FI-3000 独特的设计让您能够方便地检查闷头和干线。紧凑且轻巧 (326 g / 11.5 oz) 的设计让您可以每日舒适地使用。内置 PortBright™ 照明让您在昏暗的数据中心或接线柜中的密集接线板中也能轻松找到正确的端口。所有 FI-3000 型号都配备防护套，让您可以方便地取放摄像机，以及保存检测探尖和 Quick Clean™ 清洁剂。

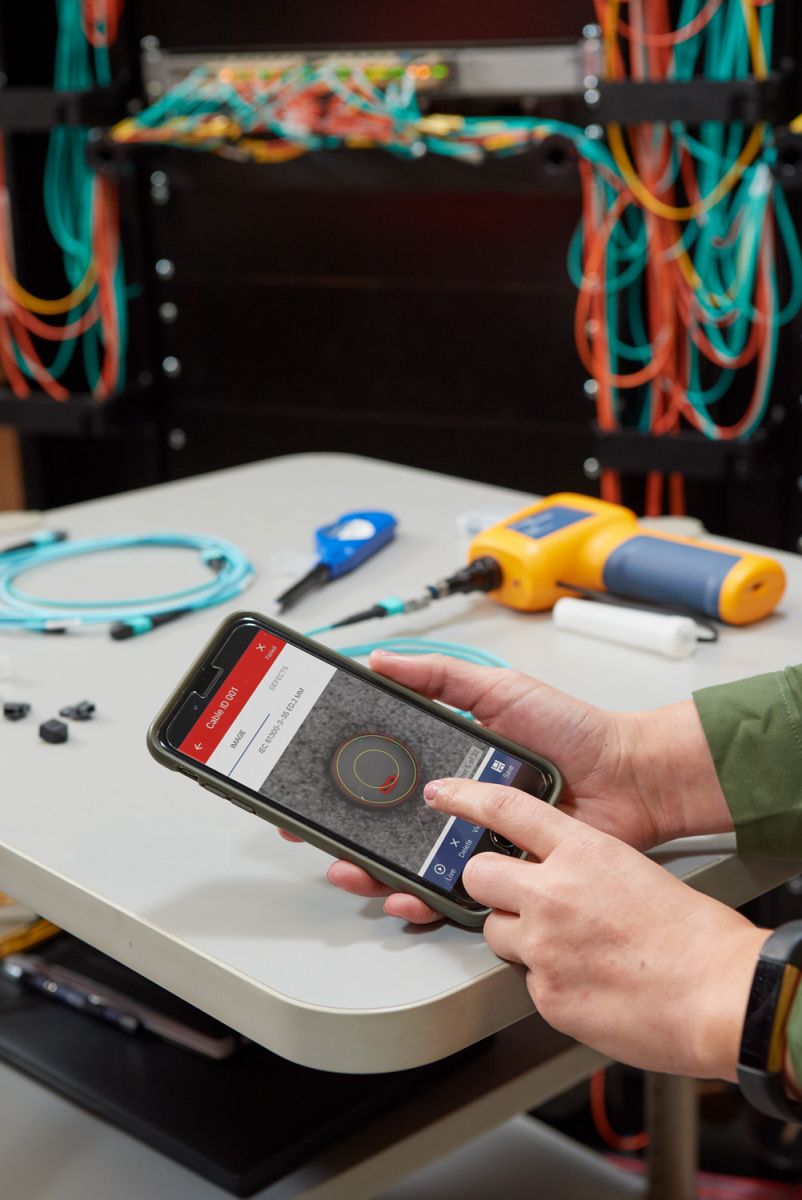

5、iOS 和 Android 应用供您方便共享数据
FI-3000 也可通过 Wi-Fi 连接到 iOS 或 Android 设备，适合小型作业或快速检测。FiberInspector 应用 (FI-IN) 显示简单的通过/失败结果，但可以完全控制 FI-3000，让您可以放大或缩小各个端面并平移整个端面的实时视图。FI-IN 支持在设备中命名和保存结果，或者将它们作为图像或 PDF 报告发送给团队中的其他人，以便快速、简单地进行协作。
6、详细报告
在手机或 Versiv 测试仪上生成详细的 PDF 报告。Versiv 和 LinkWare 也支持整合报告，包括1级（损耗）和 2级 (OTDR) 测试。（使用 Versiv 和 LinkWare 的整合测试将于 2019 下半年推出。）

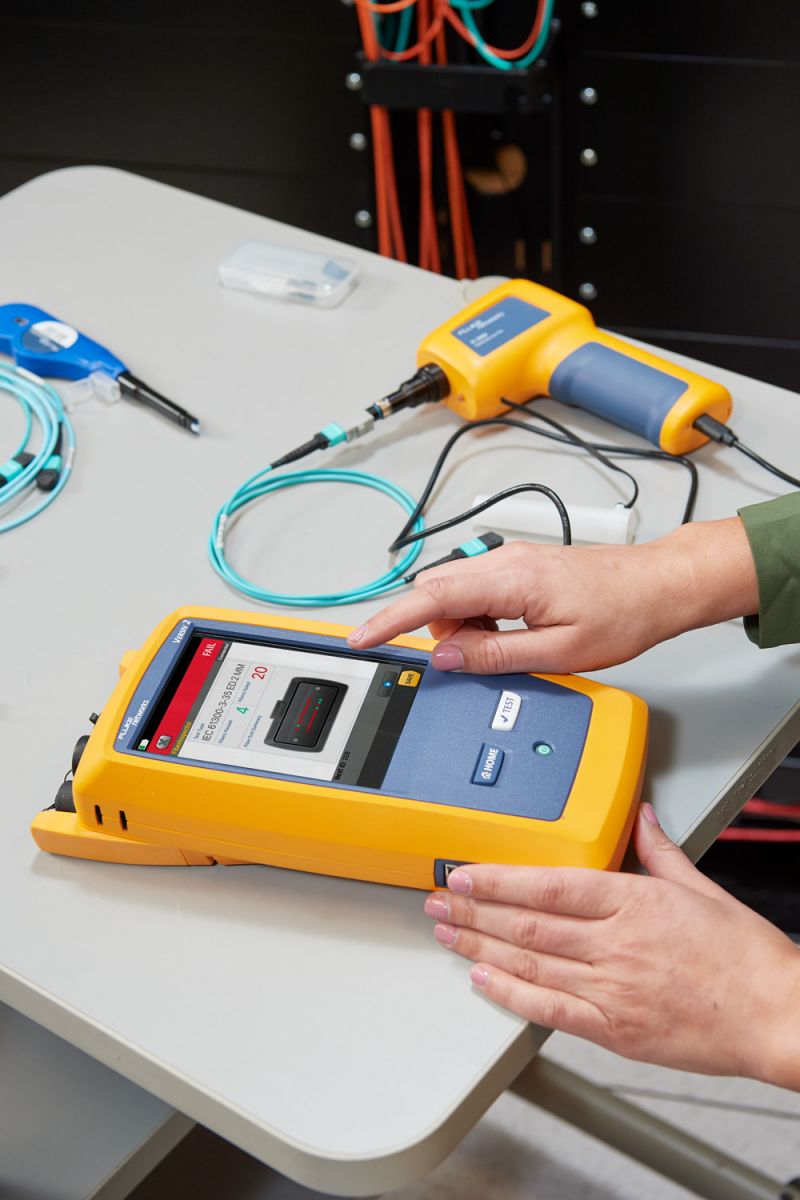

7、与 Versiv 和 LinkWare™ 集成，可方便地管理项目和制作报告*

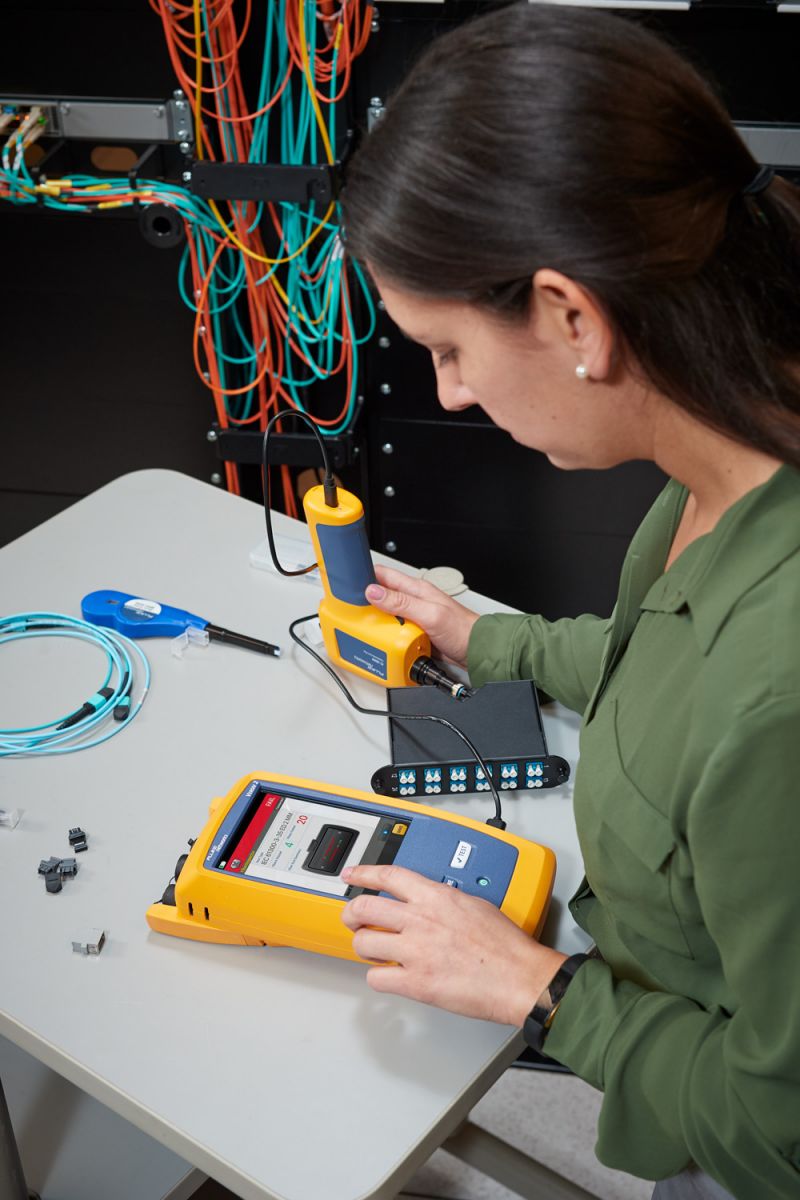

如需在新安装或升级项目中安装多个 MPO 干线，FI-3000 可与 Versiv 线缆认证系统集成，从而快速、无差错地管理项目和制作报告。Versiv 的 ProjX 管理系统让您可以设置各个作业，包括线缆类型、标识符、所需的测试和限值。技术人员可以使用相同的平台进行损耗（层 1）、OTDR（层 2）测试和检测，降低培训成本和出现错误的几率。FI-3000 通过 USB 线连接 Versiv。
Versiv 配有高分辨率大显示屏，可让您清晰地查看结果。使用手势的 Taptive™ 屏幕可以轻松地平移或放大和缩小实时图像。
FI-3000 还可搭配 Fluke Networks LinkWare 使用 – 这是线缆系统文档管理的行业标准。LinkWare 让您可以将层 1、层 2 测试和检测结果整合到一份报告中，从而完整地记录系统中的所有链路。云版本 LinkWare Live 让您可以方便地使用智能手机或计算机跟踪作业进度，并与客户共享结果。
8、满足所有需要的探尖
FI-3000 标配检测 12/24 UPC 和 12/24 APC 端面的探尖。提供支持16/32 UPC 配置的附件端头。
FI-3000 配有与 MPO*相同的自动聚焦、自动对中、自动分级和实时视图功能，满足您对单光纤检测的各种需求。提供可选端头，可支持 LC、SC、1.25 mm、2.5 mm 和 E2000。
| 温度范围 | 工作时：-10 °C 至 +45 °C（+14 °F 至 +113 °F） 存放：-10 °C 至 +60 °C（+14 °F 至 +140 °F） |
|
| 湿度范围 | 工作时：0 % 至 95 %（32 °F 至 95 °F，0 °C 至 35 °C） RH，无凝结 存放：0 % 至 95 %（95 °F 至 113 °F，35 °C 至 45 °C） RH，无凝结 |
|
| 海拔 | 工作时：4,000 m（3,200 m，带交流适配器） 存放：12,000 米 |
|
| 振动 | 2 g，5 Hz 至 500 Hz | |
| 冲击 | 1m 跌落试验 | |
| 安全 | IEC 61010-1：污染等级2 | |
| EMC | IEC 61326-1：可控电磁环境；IEC 61326-2-1 CISPR 11：A 类，第 2 组 USA (FCC)：47 CFR 15 有意辐射体：此设备符合 FCC 准则中第 15 部分的要求。 |
|
| MPO 端型支持 | 1x8（8 光纤），1x12（8、10 或 12 光纤），1x16（16 光纤），2x12（16、20、或 24 光纤），2x16（32 光纤） | |
| 测试标准 | IEC 61300-3-35 ED. 2 MM IEC 61300-3-35 ED. 2 SM APC 仅文档 |
|
| 自动“通过/失败”测试时间 | 低于 2 秒每根光纤 | |
| 照相机类型 | 5 百万像素 1/4 英寸 CMOS 传感器 | |
| 视场 | 610 µm x 460 µm | |
| 分辨率 | 1 µm | |
| 光源 | LED， >100,000 小时寿命 | |
| 端面照明 | 同轴蓝光 LED | |
| 端口照明 | 白色 LED | |
| 电池类型 | 锂离子；10.8 小时使用时间 | |
| 电源适配器 | 输入：100 至 240 VAC±10%, 50/60Hz 输出：15 VDC，最高 2 A 二级 |
|
| 无线 传输* |
输出功率：< 100 mW 频率范围：2.4 GHz（2412 MHz 到 2462 MHz） |
|
| 体积 | 6.625 英寸 x 5.375 英寸 x 2.125 英寸（168 毫米 x 137 毫米 x 54 毫米） （无防尘盖或适配器尖部） 带防尘盖长度：7.5 英寸 (191 mm) |
|
| 重量 | 11.5 oz（326 g） （带防尘盖且无适配器尖部） |
|
| 型号/名称 | 说明 |
| FI-3000 |

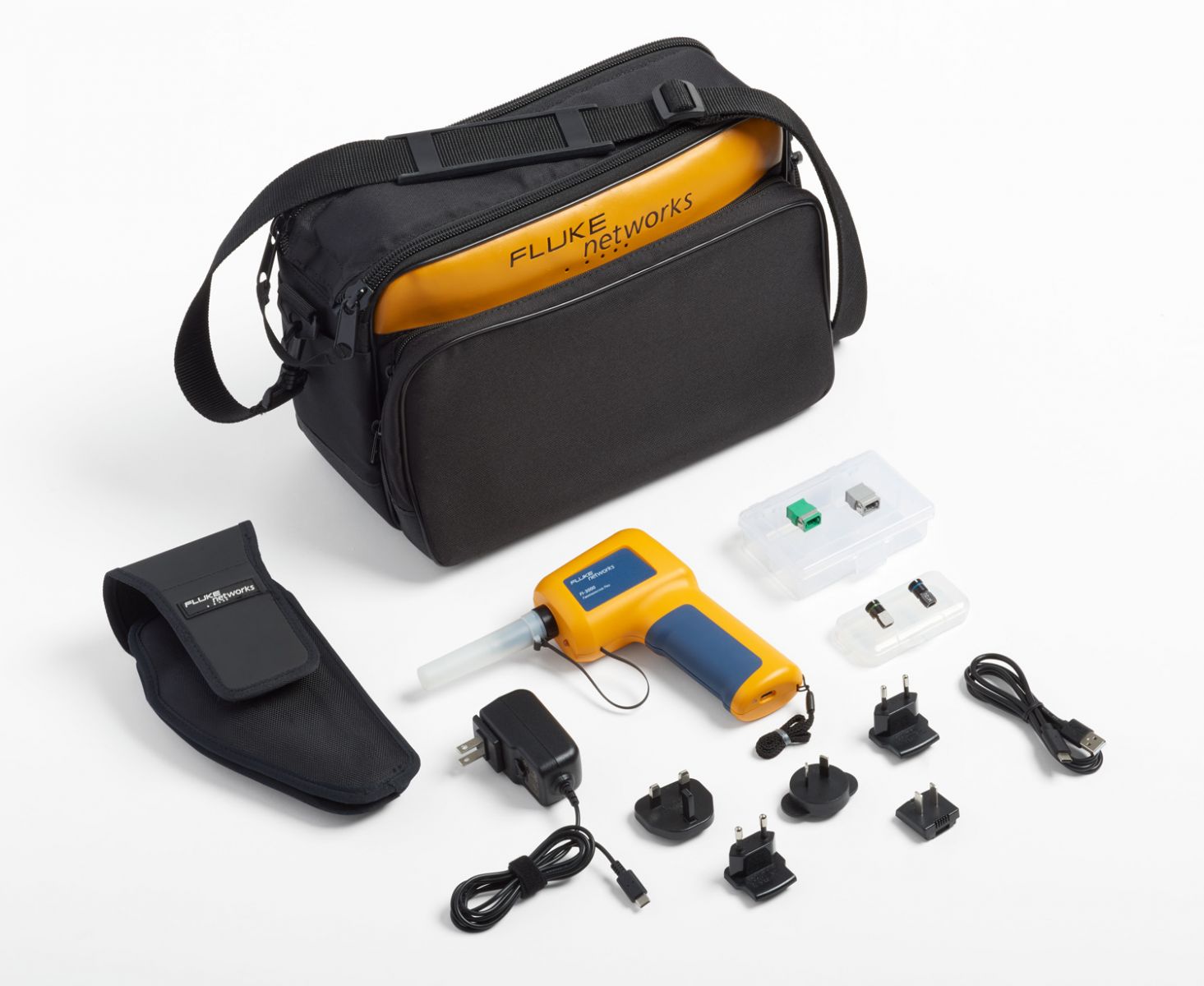

FI-3000 FiberInspector™ Pro MPO 探头和端头套件（12/24 UPC 和 12/24 APC）
|
| FI-3000TP-AMPO12F |
MPO 12 或 24 APC 探尖 |
| FI-3000TP-UMPO12F |
MPO 12 或 24 UPC 探尖 |
| FI-3000TP-UMPO16F |
MPO 16 或 32 UPC 探尖 |
| 型号/名称 | 说明 |
| FI-3000-防护套 |
FI-3000 探头防护套 |
| QC-MPO-12/24-1P |
QuickClean Cleaner for MPO 12/24 Fiber, Single Pack - See Photo |
| QC-MPO-12/24-5P |
QuickClean Cleaner for MPO 12/24 Fiber, Pack of 5 cleaners - See Photo |
| QC-MPO-16/32-1P |
QuickClean Cleaner for MPO 16/32 Fiber, Single Pack - See Photo |
| QC-MPO-16/32-5P |
QuickClean Cleaner for MPO 16/32 Fiber, Pack of 5 cleaners - See Photo |
